DÉFI ULTRA LED

Fabrication française

De part ses dimensions et son design étudié, le profilé Ultra Led est très discret.

  • Type de profilé : Ultra Led
  • Équipements lumineux : Ruban Leds de puissance
  • Alimentation : Extérieur du profilé
  • Utilisation : Intérieure et extérieure

direct enseignes 02 defi ultra leds rampe eclairage lineaire ultra led mini rampe eclairage lineaire led petite rampe lumineuse led enseigne et panneau 13

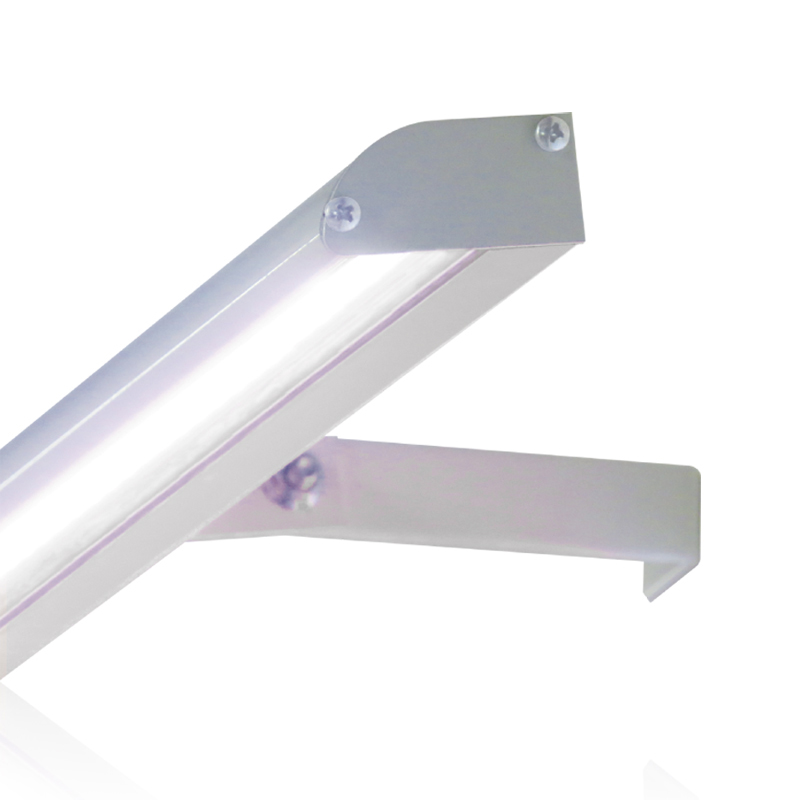

Le profilé d’éclairage Linéaire Ultra Led est le plus petit du marché, sa section de seulement 25 x 51 mm le rend très discret. Comme l’ensemble des profilés de notre gamme, sa longueur est sur mesure et illimitée.Les profilés Ultra Led peuvent être installés les uns à la suite des autres.

L’équipement lumineux de cette mini rampe d’éclairage linéaire Led se fait par 1 ou 2 rubans Leds de puissance installés dans des gorges prévues à cet effet.  Ainsi en installant 2 rubans à Leds, la hauteur et la puissance d’éclairage se trouvent améliorées (Cf. tableau luxomètrie ci-dessous).

Le modèle de ruban Leds installé dans ce profilé Ultra Led est équipé de Leds SMD 5050 avec un éclairage de couleur blanche de 18W/ml pour 1350 lm/ml, avec 72 Leds de marque Epistar (Taïwan) au mètre.

De part sa conception, ce profilé DÉFI ruban Led assure un éclairage régulier et sans zone d’ombre de panneaux sur une hauteur d’environ 0,8 mètre.

Le profilé d’éclairage linéaire Ultra Led est fourni avec une ou plusieurs alimentations Meanwell 24 V étanches. De part les faibles dimensions du profilé, ces alimentations ne peuvent être intégrées à l’intérieur du profilé. Le nombre d’alimentations dépend de la longueur totale de l’éclairage linéaire Led (la distance maximum entre l’alimentation et le profilé ne peut excéder 3 mètres).

Cette rampe d’éclairage linéaire Ultra Led est de couleur blanche en standard, cependant un laquage époxy toutes teintes Ral est possible en option.

  • Usage intérieur et extérieur

  • Éclairage de panneaux ou de Lettres

  • Éclairage de gondoles

  • Éclairage d’affiches

  • Éclairage d’ambiance

  • Éclairage de caissons double face

direct enseignes 02 defi ultra leds profiles defi avec ruban led eclairage lineaire led mini rampe eclairage lineaire ruban led 12

Hauteur d’éclairage : 800 mm

direct enseignes 02 defi ultra leds kit petite goulotte eclairage led enseigne mini rampe eclairage lineaire ruban led direct enseignes 03

Dimensions

Section de 25 x 51 mm

Longueur MAXI

Illimité

Alimentation

230 V

Équipement lumineux

Ruban Leds de puissance

Hauteur d’éclairage

Jusqu’à 1 m de hauteur

Convertisseur

Fourni

Température de couleur

Blanc 6000 – 6500°k

Bras de fixation

Équerre de fixation

Laquage époxy

Toutes teintes RAL en option

Schéma du DÉFI Ultra Led.

direct enseignes 02 defi ultra leds petite rampe eclairage lineaire ruban leds goulotte lumineuse complete petite goulotte lumineuse enseigne 09

Dimensions du profilé d’éclairage Linéaire Ultra Led.

direct enseignes 02 defi ultra leds petite rampe eclairage lineaire led petite goulotte eclairage lumineuse complete goulotte lumineuse led complete 07

L’installation du profilé se fait avec des équerres de fixation orientables (Lg 100 mm)

direct enseignes 02 defi ultra leds goulotte eclairage lumineuse led petite goulotte lumineuse enseigne kit rampe eclairage enseigne 01

direct enseignes 02 defi ultra leds petite rampe eclairage lineaire ruban led goulotte lumineuse complete petite goulotte lumineuse enseigne 08

L’installation des profilés se fait simplement en plusieurs étapes.

  • Installation des bras de fixations

  • Mise en place des profilés d’éclairages

  • Fixations des profilés d’éclairages

  • Réglage de l’éclairage

Le profilé d’éclairage linéaire Ultra Led est équipé de ruban Led de puissance.

direct enseignes 02 defi ultra leds rampe eclairage lineaire ultra led petite goulotte eclairage lumineuse complete goulotte lumineuse led complete 14



direct enseignes 02 defi ultra leds rampe led pour enseigne petite rampe eclairage lineaire ruban led petite goulotte lumineuse led complete 15 direct enseignes 02 defi ultra leds goulotte lumineuse complete mini profile eclairage lineaire ruban led goulotte led pour enseigne 02

Longueur

1 Ruban Leds de puissance

2 Ruban Leds de puissance

50 cm

280 lux

560 lux

100 cm

98 lux

196 lux

150 cm

42 lux

84 lux



En option : Laquage époxy toutes teintes RAL.

direct enseignes 02 defi ultra leds mini profile eclairage lineaire ruban led goulotte eclairage lumineuse led profile eclairage lineaire ultra led 06

Alimentations 24 V pour cette éclairage Linéaire Led fournies.

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

Inter pompier disponible en OPTION :

direct enseignes 03 pel inter pompier 72dpi05

Obligatoire selon norme d’installation EN 50107

Schéma de principe d’une installation d’enseigne

direct enseignes 03 pel schema de principe enseigne06



Désignation

Référence

DÉFI Ultra Led blanc 1 ruban

1UL1R

DÉFI Ultra Led blanc 2 rubans

1UL2R

Laquage teinte RAL

1ULAQ

Inter pompier

MDIP

Bras et alimentation compris

  • Nombre d’heure de fonctionnement conseillé par jour : 10 h

  • Durée de vie théorique : 30 000 h

Un comparatif de notre gamme de profilé d’éclairage linéaire est disponible ici :
