DÉFI 2 TUBES FLUORESCENTS

Fabrication française

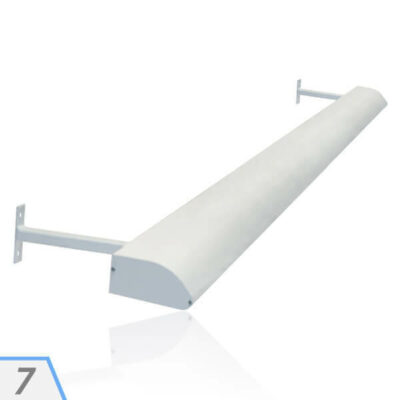

Le Profilé d’Éclairage Linéaire DÉFI permet un éclairage régulier de panneau.

  • Type de profilé : DÉFI
  • Équipements lumineux : Tubes fluorescents T8
  • Alimentation : 230 V
  • Utilisation : Intérieure et extérieure

direct enseignes 07a defi rampe lumineuse enseigne rampe lumineuse led enseigne et panneau goulotte tube néon pour enseigne goulotte led pour enseigne 21

Ce profilé éclairage linéaire est en aluminium extrudé de section 65 x 137 mm. À l’instar des autres profilés de notre gamme, la longueur maximum de cette rampe lumineuse pour enseigne est de 4 mètres (longueur mini : 650 mm), mais l’assemblage de plusieurs profilés permet de réaliser des longueurs sans limite. Ainsi elle pourra être installée pour tout type de panneaux.

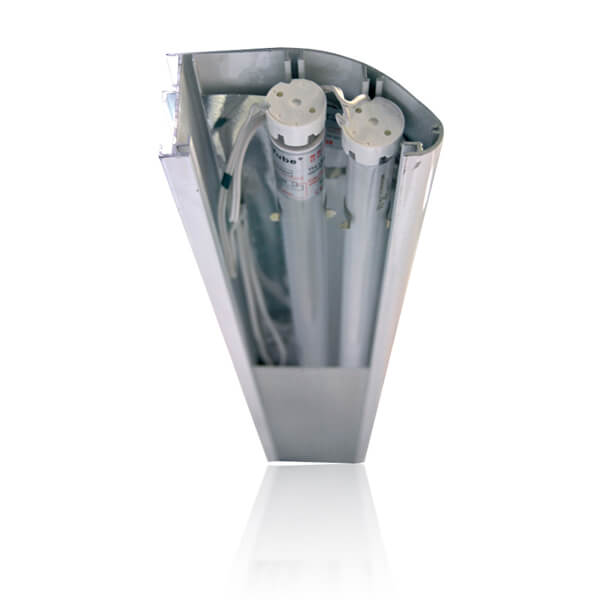

Cette goulotte lumineuse complète dispose d’un éclairage asymétrique : les deux rangées de tubes fluorescents (T8 de diamètre 26 mm ou T5 de diamètre 16 mm) sont fixées à des niveaux différents, permettant ainsi un bon retour de la lumière sur l’enseigne ainsi qu’un éclairage régulier sans zone d’ombre ni tache de lumière.

L’équipement lumineux de ce profilé d’éclairage linéaire DÉFI se fait par une ou deux rangées de tubes fluorescents haut rendements, avec alimentation par ballasts électroniques. Cet équipement permet une hauteur d’éclairage allant jusqu’à 2,50 m.

Le raccordement électrique est simple et se fait par domino de type Wago. Il n’y a qu’une seule alimentation à raccorder quelque soit la longueur du profilé d’éclairage linéaire DÉFI.

La protection des tubes fluorescents par un diffuseur en méthacrylate pointe diamant se glissant dans le profilé d’éclairage linéaire permet une maintenance facile.

Cette rampe lumineuse pour enseigne est de couleur blanche en série mais un laquage époxy résistant est possible en option pour toutes les teintes RAL, permettant ainsi d’intégrer au mieux le profilé au panneau ou à la façade.

La pose de cette goulotte lumineuse est facile grâce à différents types de fixations à choisir en fonction de l’éclairage désiré. À savoir supports de 50, 100, 200, 330 et 400 mm, fixes ou orientables.

  • Éclairage d’enseignes

  • Éclairage de panneaux publicitaires

  • Éclairage de lettres découpées et reliefs

  • Éclairage de façades

  • Éclairage de panneaux

  • Éclairage de gondoles, de PLV, …

  • Intérieur et extérieur

direct enseignes 07a defi profile d'éclairage linéaire defi goulotte led pour enseigne et panneau goulotte fluos pour enseigne et panneau profile éclairage linéaire 12

direct enseignes 07a defi goulotte led pour enseigne et panneau goulotte led pour enseigne goulotte lumineuse fluos complète éclairages leds enseignes dibond 06

Bras de fixation 50, 10 ou 200 mm GRATUITS.

Hauteur d’éclairage en fonction de la longueur de bras utilisée

Exemple avec DÉFI équipé de 2 T8HR :

Applique directe murale (a)

Bras de 50 mm (a)

Bras de 100 mm (b)

direct enseignes 07a defi rampe lumineuse enseigne rampe lumineuse led enseigne et panneau goulotte fluos pour enseigne et panneau grossiste signalétique 20 direct enseignes 07a defi goulotte lumineuse fluos kit goulotte éclairage tubes fluos profiilé d'éclairage linéaire goulotte led pour enseigne enseigne dibond 09 direct enseignes 07a defi goulotte lumineuse fluos kit goulotte éclairage tubes fluos profile éclairage linéaire profiilé d'éclairage linéaire goulotte led pour enseigne 10

Bras de 200 mm (c)

Bras de 330 mm (en plus value)

Bras de 400 mm (en plus value)

direct enseignes 07a defi rampe lumineuse led enseigne goulotte éclairage lumineuse tubes fluos complète rampe tube néon pour enseigne et panneau 22 direct enseignes 07a defi rampe lumineuse led goulotte lumineuse led enseigne complète goulotte fluos pour enseigne et panneau profile éclairage linéaire 27 direct enseignes 07a defi profile éclairage linéaire enseigne goulotte led pour enseigne et panneau profiilé d'éclairage linéaire goulotte led pour enseigne 16

Supports de fixation préconisés :

  • (a) : Applique directe ou Bras de 50 mm pour une hauteur de panneau de 500 mm

  • (b) : Bras de 100 mm pour une hauteur de panneau de 1 000 mm

  • (c) : Bras de 200 mm pour une ht de panneau de 1 500 mm

  • (d) : Bras de 330 mm pour une ht de panneau de 2 000 mm

Dimensions

Section de 65 x 137 mm

Longueur MINI

650 mm

Longueur MAXI

Illimité

Alimentation

230 V

Équipement lumineux

Tubes fluorescents T8 ou T5

Hauteur d’éclairage

Jusqu’à 2,50 m de hauteur

Convertisseur

Intégrée

Température de couleur

Blanc 6500°k

Bras de fixation

Bras orientable GRATUIT

Laquage époxy

Toutes teintes RAL en option

direct enseignes 07a defi rampe lumineuse enseigne goulotte lumineuse enseigne complète rampe lumineuse fluos enseigne profilé d'éclairge linéaire signalétique 19

L’installation des profilés se fait simplement en plusieurs étapes

  • Installation des bras de fixations

  • Mise en place des profilés d’éclairages

  • Fixations des profilés d’éclairages

  • Réglage de l’éclairage




Les bras orientables permettent d’optimiser l’éclairage sur la surface désirée.




Les profilés de raccordement permettent d’obtenir de nombreuses longueurs de rampe d’éclairage

direct enseignes 03 pel profile raccordement04

Équipement du profilé d’éclairage linéaire par 1 rangée de tubes

  • Équipement lumineux avec 1 rangée de tubes fluorescents T8 ou T5

  • Flux lumineux : 5000 lm en T8 et 7000 lm en T5

  • Durée de vie : 12 000 heures

direct enseignes 07a defi rampe lumineuse led goulotte lumineuse pour enseigne goulotte lumineuse fluos complète enseigne dibond profiilé d'éclairage linéaire 28 direct enseignes 07a defi profile d'éclairage linéaire defi goulotte lumineuse pour enseigne rampe lumineuse led enseigne et panneau rampe lumineuse 15

Équipement du profilé d’éclairage linéaire par 2 rangées de tubes

  • Équipement lumineux avec 2 rangées de tubes fluorescents T8 ou T5

  • Flux lumineux : 2x 5000 lm en T8 et 2x 7000 lm en T5

  • Durée de vie : 12 000 heures

direct enseignes 07a defi rampe lumineuse led rampe lumineuse led rampe lumineuse fluos enseigne rampe tube néon pour enseigne et panneau enseigne 29 direct enseignes 07a defi profile d'éclairage linéaire defi goulotte lumineuse led enseigne complète goulotte lumineuse fluos complète kit goulotte éclairage tubes fluos 13



Ce profilé d’éclairage Led est blanc de série, cependant toutes les teintes Ral sont disponibles en option.

direct enseignes 07a defi goulotte led pour enseigne goulotte lumineuse fluos complète goulotte éclairage lumineuse tubes fluos complète éclairages leds 07

Inter pompier disponible en OPTION :

direct enseignes 03 pel inter pompier 72dpi05

Obligatoire selon norme d’installation EN 50107

Schéma de principe d’une installation d’enseigne

direct enseignes 03 pel schema de principe enseigne06



Désignation

Références

Profilé d’éclairage linéaire DÉFI avec 1 rangée de tubes fluorescents

direct enseignes 07a defi profile éclairage linéaire enseigne goulotte led pour enseigne goulotte éclairage lumineuse tubes fluos complète goulotte lumineuse fluos 17

1 rangée de tube fluorescent haut rendement T8 Ø26 + ballasts électroniques  le standard en 1 tube

1DEFI1HR BE

 1 rangée de tube fluorescent haut rendement T5 Ø16 + ballasts électroniques

1DEFI1HR T5

Profilé d’éclairage linéaire DÉFI avec 2 rangées de tubes fluorescents

direct enseignes 07a defi éclairage profile linéaire fluos kit goulotte éclairage tubes fluos kit goulotte éclairage fluos éclairages leds profilé d'éclairge linéaire 02

2 rangées de tube fluorescent haut rendement T8 Ø26 + ballasts électroniques le standard 2 tubes

1DEFI2HR BE

2 rangées de tube fluorescent haut rendement T5 Ø16 + ballasts électroniques le + puissant

1DEFI2HR T5

Bras de fixations standards (a, b ou c) compris – minimum de facturation : 1 ml


Laquage toutes teintes RAL en options avec plus-value pour les profilés d’éclairage linéaire

Désignation

Référence

Laquage époxy toutes teintes RAL – jusqu’à 11 ml

1LAQUAGE

Laquage époxy toutes teintes RAL – au-delà de 11 ml

1LAQUAGE1



Pièce de raccordement des profilés : Réf. 1FM330+

direct enseignes 07a defi éclairage profile linéaire fluos profilé d'éclairge linéaire enseigne dibond module led enseignes dibond signalétqiue enseigne 03


Bras renforcé – Lg 330 mm : Réf. : 1FM330+

direct enseignes 07a defi enseigne enseignes dibond module led signalétique signalétqiue profile éclairage linéaire enseigne kit goulotte éclairage fluos 04


Bras de fixation orientable – Lg : 200 et 400 mm

2 points de fixation : Réf. 1FM200R+ et 1FM400R+

direct enseignes 07a defi profile d'éclairage linéaire defi goulotte lumineuse pour enseigne éclairage profile linéaire fluos goulotte tube néon pour enseigne 14


Bras design en Z orientable – Lg : 400 mm

3 points de fixation : Réf. 1FMDCR+

direct enseignes 07a defi signalétique profile éclairage linéaire enseigne goulotte lumineuse enseigne complète goulotte éclairage lumineuse tubes fluos complète 33


Bras design coudé orientable – Lg : 350 mm

3 points de fixationRéf. 1FMDCR+

direct enseignes 07a defi rampe lumineuse goulotte lumineuse led enseigne complète rampe lumineuse fluos enseigne rampe tube néon pour enseigne et panneau 31


Laquage époxy toutes teintes RAL

direct enseignes 07a defi goulotte led pour enseigne goulotte lumineuse fluos complète goulotte éclairage lumineuse tubes fluos complète éclairages leds 07

Un comparatif de notre gamme de profilé d’éclairage linéaire est disponible ici :

direct enseignes 04 images divers gamme éclairage linéaire rampe d'éclairage aluminium profilé d'éclairage lineaire 03

emballage caisson lumineux

Pour l’expédition notre emballage assure un maximum de protection :

  • Cornières cartons en U

  • Faces par carton rigide

  • Protection des angles

Mini Défi

Défi 2 tubes à Leds
