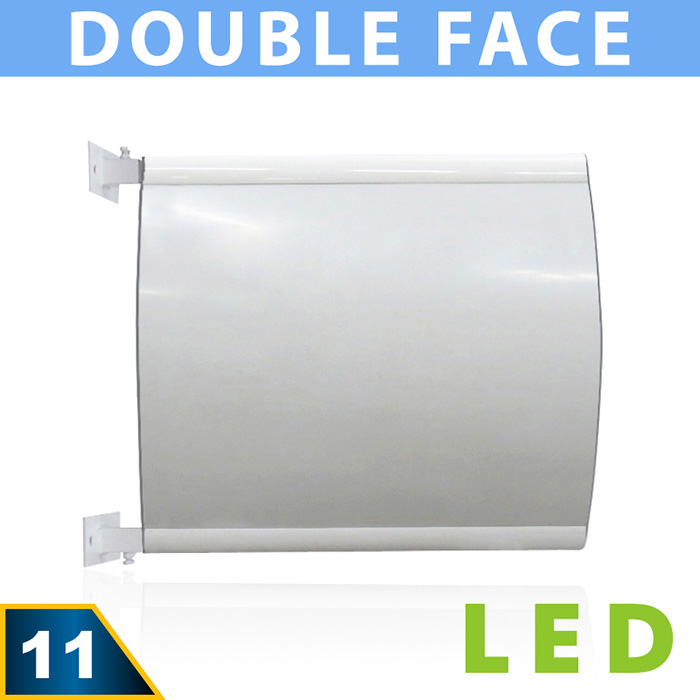

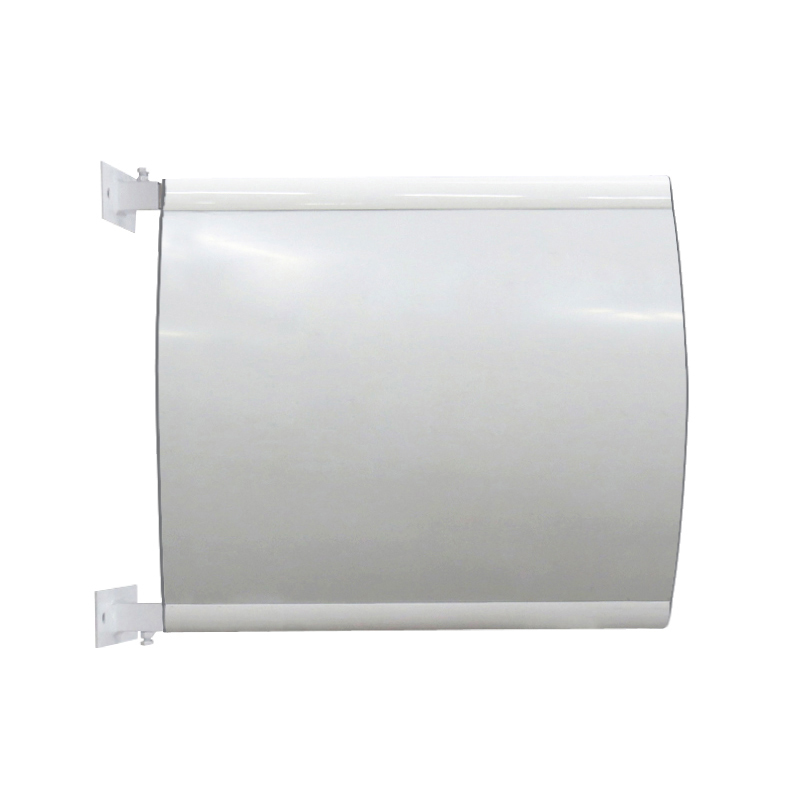

CAISSON LUMINEUX DOUBLE FACE BOMBÉE

Fabrication française

Le caisson lumineux double face bombée possède de multiples applications. Il peut être équipé de tubes fluorescents mais aussi de Leds périphériques permettant de réduire considérablement la consommation d’énergie.

  • Équipement lumineux : Leds périphériques 1,32 W ou tubes fluorescents
  • Alimentation : 230 V
  • Faces : Plexiglas blanc diffusant
  • Dimensions : Standard et sur mesure
  • Épaisseur : 228 ou 270 mm selon modèle

Ce modèle d’enseigne lumineuse bombée est réalisé avec un profilé en aluminium extrudé laqué blanc Ral 9003. Il existe en version lumineuse ou non-lumineuse.

Plusieurs formats standards sont disponibles pour notre caisson lumineux double face bombée. Selon que le bombé soit vertical ou horizontal, la largeur ou la hauteur sera de 600 ou 800 mm (Cf les schémas ci-dessous), à l’inverse, la seconde dimension du caisson peut être standard ou sur mesure. Par exemple il est tout à fait possible de fabriquer un caisson lumineux vertical bombé de largeur standard 600 mm pour une hauteur sur mesure de 920 mm. L’épaisseur du caisson quand à elle, est fixe (228 mm pour du 600 mm et 270 mm pour un 800 mm).

Le caisson lumineux double face galbée peut être lumineux, il est dans ce cas équipé de tubes fluorescents classiques, cependant et afin d’avoir une baisse de la consommation, un équipement lumineux par Leds périphériques 1,32 W est également possible. Cette enseigne galbée peut également être non-lumineuse.

Selon le type d’équipement lumineux installé dans l’enseigne double face bombée, celui-ci disposera de ballasts ferromagnétiques (Tubes fluorescents) ou d’alimentation Meanwell étanche (Leds périphériques) installé à l’intérieur du caisson, l’alimentation se fera par raccordement électrique au 230 V par l’intermédiaire d’un domino en place situé à l’intérieur du caisson.

Les faces du caisson lumineux face galbée sont en Plexiglas extrudé blanc diffusant ou en tôles laquées blanches dans le cas de caisson non-lumineux. Les embouts aux extrémités sont en tôle aluminium avec laquage époxy blanc Ral 9003.

L’installation d’un caisson lumineux double face bombée est facile, puisqu’il dispose dans les 2 versions de platines de fixations en acier galvanisé possédant chacune 4 trous de fixation.

Cette enseigne lumineuse bombée est de série de couleur blanche. Cependant un laquage époxy toutes teintes Ral est disponible en option. Ce laquage concerne les profilés, les embouts, les platines et éventuellement les faces en tôles dans le cas de version non-lumineuse.

De part sa conception ce modèle de caisson face galbée peut-être installé en extérieur comme en intérieur.

Formats

Standard et sur mesure

Profilé

Aluminium extrudé

Couleur

Blanc et toutes teintes Ral

Face

Plexiglas blanc diffusant ou tôle laquée blanche

Épaisseur

228 ou 270 mm selon modèle

Équipement lumineux

Leds périphériques ou tubes fluorescents

Alimentation

Par ballast ou alimentation Meanwell

Raccordement électrique

Par domino sur le 230 V

Fixations

Platines de fixations 4 trous

Bombé horizontal

Bombé vertical

direct enseignes 12 caisson df bombee caisson lumineux double face galbee caissons face bombee fabricant francais caisson 04 direct enseignes 12 caisson df bombee caisson lumineux double face bombee caisson lumineux leds face galbee enseigne lumineuse 02

Hauteurs standards 600 ou 800 mm

Largeurs standards 600 ou 800 mm

Bombée verticale Tubes fluorescents

direct enseignes 12 caisson df bombee enseigne lumineuse bombee enseigne lumineuse verticale galbee fabricant francais caisson 10

Bombée verticale Leds périphériques

direct enseignes 12 caisson df bombee enseigne lumineuse bombee enseigne lumineuse verticale galbee fabricant francais bandeau lumineux 09

Bombée horizontale Tubes fluorescents

direct enseignes 12 caisson df bombee caissons lumineux face galbee a leds caisson lumineux leds face galbee grossiste enseigne 07

Bombée horizontale Leds périphériques

direct enseignes 12 caisson df bombee caisson lumineux face bombee caisson face galbee enseigne lumineuse enseigne bombee leds 06




Données techniques sur le caisson lumineux galbé

Caisson

Face plexi

Face visible

Largeur 600 mm

574 mm

540 mm

Largeur 800 mm

783 mm

750 mm

Équipement du caisson face galbée par tubes fluorescents ou Leds périphériques

direct enseignes 12 caisson df bombee caisson lumineux double face galbee tubes fluorescents enseigne caisson lumineux verticale bombee 05 direct enseignes 12 caisson df bombee caissons lumineux face galbee a leds leds peripheriques caissons face bombee tarif enseigne lumineuse 08

En option : laquage époxy toutes teintes Ral des caissons face bombée.

direct enseignes 12 caisson df bombee enseignes lumineuses face galbee enseigne bombee leds enseigne caisson face galbee 12

Comparatif de la consommation entre tubes fluorescents et modules Leds périphériques 1,32W

Dimensions

Tubes fluorescents

Leds 1,32W

600 x 650 mm

36 W

18 W

600 x 950 mm

60 W

18 W

600 x 1250 mm

72 W

25 W

800 x 650 mm

54 W

24 W

800 x 950 mm

90 W

24 W

800 x 1250 mm

108 W

35 W




Consommation avec équipement Leds périphériques 1,32 W

direct enseignes 12 caisson df bombee grossiste enseigne france tarif enseigne lumineuse tarif caisson lumineux grossiste bandeau lumineux 13

Inter pompier disponible en OPTION :

direct enseignes 03 pel inter pompier 72dpi05

Obligatoire selon norme d’installation EN 50107

Schéma de principe d’une installation d’enseigne

direct enseignes 03 pel schema de principe enseigne06



Type d’enseigne (Hauteur x Largeur)

Équipement fluos

Équipement Leds

Ht 600 x 650 mm horizontale ou Ht 650 x 600 mm verticale

2DFB665

2DFB665L

Ht 600 x 950 mm horizontale ou Ht 950 x 600 mm verticale

2DFB695

2DFB695L

Ht 600 x 1250 mm horizontale ou Ht 1250 x 600 mm verticale

2DFB612

2DFB612L

Ht 800 x 650 mm horizontale ou Ht 650 x 800 mm verticale

2DFB865

2DFB865L

Ht 800 x 950 mm horizontale ou Ht 950 x 800 mm verticale

2DFB895

2DFB895L

Ht 800 x 1250 mm horizontale ou Ht 1250 x 800 mm verticale

2DFB812

2DFB812L

emballage caisson lumineux

Pour l’expédition notre emballage assure un maximum de protection :

  • Cornières cartons en U

  • Faces par carton rigide

  • Protection des angles
