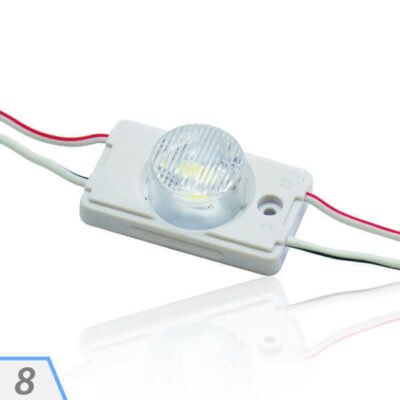

MODULE LED PERIPHERIQUE 1,32W

Fabrication française

Ce module est équipé de Leds SMD 5050 avec optique spéciale créant un éventail de lumière.

  • Type de Led : SMD 5050 – Epistar (Taïwan)
  • Alimentation : 12 V
  • Puissance : 1,32 W
  • Température de couleur : Blanc froid 6000-7000°k
  • Flux lumineux : 100 lm

direct enseignes 10a module peripherique 132w leds elliptiques 1,32w leds optique elliptique eds périphériques enseigne tarif enseignes lumineuses module led linéaire blanc froid 06

Le module 1,32W est livré sous forme de chaine de 20 modules. Ce type de présentation sous forme de chaine permet une grande souplesse lors de l’installation, c’est par exemple le cas dans des caissons circulaires. Chaque module Led pour enseigne est équipé d’une Led de type SMD 5050 de chez Epistar (Taïwan) et dispose d’une optique spéciale, qui permet de réaliser un éclairage périphérique. C’est cette optique spéciale couplée avec la Led SMD qui permet à cette chaine de Led d’être idéale pour la réalisation d’éclairage de bandeaux double face de 100 mm ou simple face de 70 mm.

Ce module Led pour enseigne possède une puissance de 1,32W et nécessite d’être alimenté en 12V. Un convertisseur 220 V-12 V (disponible dans notre section alimentation) devra donc être installé lors de la fabrication du caisson lumineux. Chaque module 1,32W est équipé d’une optique spéciale qui crée un angle de diffusion de 15 x 60° permettant de réaliser un éventail de lumière. Un stabilisateur de courant est également intégré à chaque module Led périphérique 1,32W et permet de faire face aux éventuels variations de tension du réseau électrique.

Le module Led elliptique 1,32W possède un corps en PVC ainsi qu’une semelle en aluminium permettant de dissiper efficacement la chaleur afin d’éviter toute surchauffe pouvant nuire à la durée de vie du module 1,32W. Avec son indice de protection IP65, le module Led périphérique 1,32W est étanche et peut donc être utilisé aussi bien en extérieur qu’en intérieur.

L’installation de ce module Led pour enseigne se fera simplement et avec facilité dans des caissons ou bandeaux lumineux grâce à l’utilisation de rails en aluminium sur lequel seront vissés les modules Leds elliptiques 1,32W. Pour un maintien optimal, un autocollant apposé sur le dos de chaque module 1,32W pourra être fourni sur demande.



Bandeaux lumineux 70 mm

Mini totems

direct enseignes 10a module peripherique 132w led elliptique 1,32w led périphérique pour enseigne enseigne lumineuse tarif module leds blanc froid enseigne enseigne lumineuse vintage 03 direct enseignes 10a module peripherique 132w module led elliptique 1,32w modules led elliptique 1,32w led périphérique pour enseigne enseigne lumineuse vintage enseigne lumineuse bandeau 11

Croix vétérinaire

Caisson double face Leds

direct enseignes 10a module peripherique 132w éclairage elliptique led ledd périphériques enseigne et caisson lumineux caissons lumineux enseignes module led linéaire blanc froid 01 direct enseignes 10a module peripherique 132w modules leds périphériques 1,32w led optique elliptique enseigne lumineuse tarif caissons lumineux enseignes caisson enseigne lumineux 18

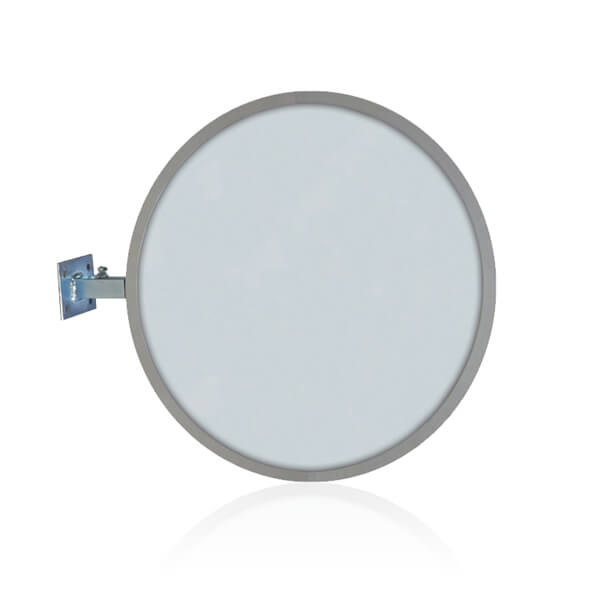

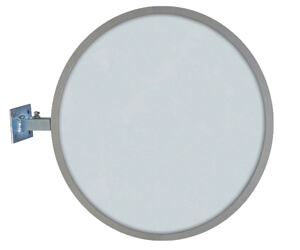

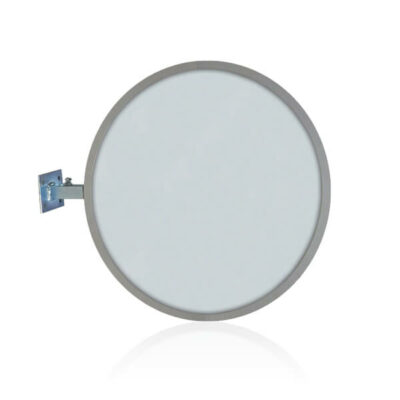

Caisson circulaire Leds

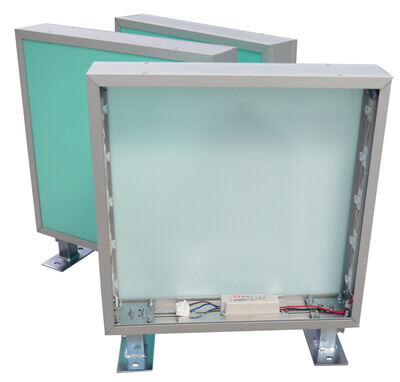

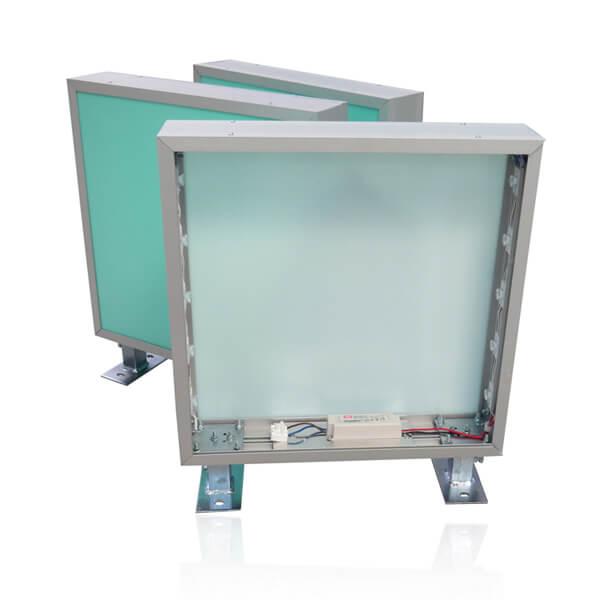

Caisson double face Leds

direct enseignes 10a module peripherique 132w module led 1,32w périphérique éclairage elliptique led enseignes lumineuses leds caisson lumineux et enseigne module led linéaire blanc froid 08 direct enseignes 10a module peripherique 132w leds elliptiques 1,32w eds périphériques enseigne et caisson lumineux enseigne caisson lumineux enseigne lumineuse bandeau 05



Angle de diffusion

15 x 60° – éventail de lumière

Efficacité lumineuse

76 lm/W

Type de Led

SMD 5050 Epistar (Taïwan)

Couleur du module

Blanc

Stabilisateur de courant intégré

Oui

Alimentation

12 V

Puissance

1,32 W par module

Température de couleur

Blanc froid 6000-7000°k

Flux lumineux

100 lm

Nombre de modules par chaine

20

Nombre de modules MAXI à la suite

20

Température d’utilisation

Entre -45° et +65°C

Matériaux

PVC + semelle aluminium

Dimensions

38 x 22 x 6 mm

Fixations

Vis + rail alu (Autocollants sur demande)

Indice de protection

IP65 – Étanche

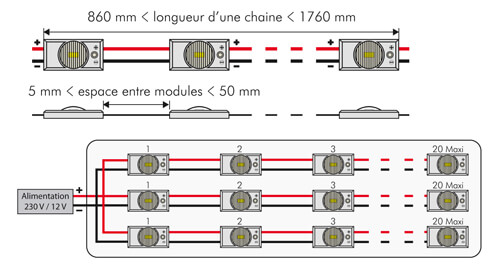

Schéma des modules Leds elliptiques 1,32W.

direct enseignes 10a module peripherique 132w led elliptique 1,32w led optique elliptique tarif enseignes lumineuses module leds blanc froid enseigne enseigne lumineuse tarif eds périphériques 02

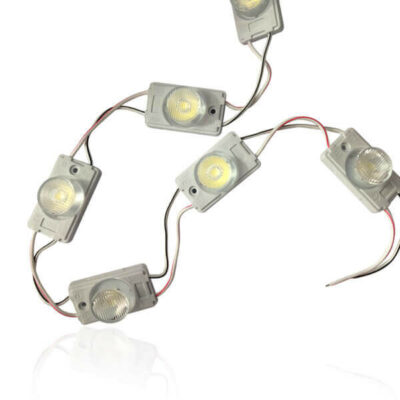

Chaque chaine de Led comporte 20 modules Leds elliptiques 1,32W.

direct enseignes 10a module peripherique 132w modules leds périphériques 1,32w led elliptique 1,32w led périphérique pour enseigne enseigne lumineuse bandeau caisson lumineux et enseigne 17

La fixation du module 1,32W se fait en utilisant des rails en aluminium :

direct enseignes 10a module peripherique 132w module led périphérique module led elliptique 1,32w leds optique elliptique enseignes lumineuses leds caisson lumineux et enseigne enseigne 15

Principe de montage du module Led elliptique 1,32W.

direct enseignes 10a module peripherique 132w module led 1,32w périphérique leds optique elliptique tarif enseignes lumineuses module led linéaire blanc froid module leds blanc froid enseigne 10

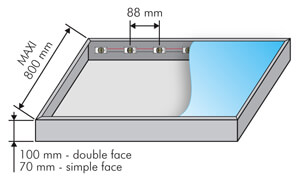

Montage des modules Leds elliptiques dans un caisson lumineux.

direct enseignes 10a module peripherique 132w module led périphérique module led elliptique 1,32w led optique elliptique enseigne et caisson lumineux caisson lumineux et enseigne 14

Alimentation pour module 1,32W disponible dans notre section ALIMENTATIONS

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

Désignation

Référence

Module Led périphérique 1,32W (par chaine de 20)

2ME132

Rail aluminium, longueur 0,95m

12RAIL

  • Durée d’allumage conseillée par jour : 10 h

  • Durée de vie théorique : 35 000 h

Leds périphériques 1,32W

Leds périphériques 2,8W

direct enseignes 10a module peripherique 132w module led 1,32w périphérique leds elliptiques 1,32w caisson enseigne lumineux caisson enseigne lumineux enseigne lumineuse bandeau 09 direct enseignes 10a module peripherique 132w modules led elliptique 1,32w led optique elliptique enseigne lumineuse tarif enseigne lumineuse vintage caissons lumineux enseignes 16

Nous vous proposons une fiche de documentation technique afin de vous permettre une utilisation optimale de l’ensemble de nos produits Leds disponible dans notre gamme.

Vous y trouverez des informations concernant :

  • Les principes de câblages des modules Leds.

  • Des conseils techniques.

  • Les règles à respecter pour des lettrages Leds.

  • Le schéma de principe d’une installation d’enseigne.



Fiche de documentation technique
