Eclairage linéaire

MINI DÉFI X3

Fabrication française

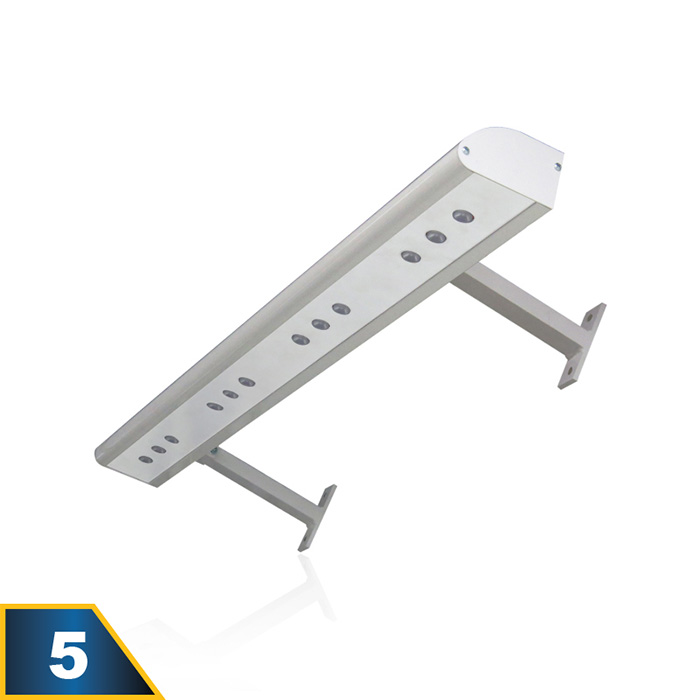

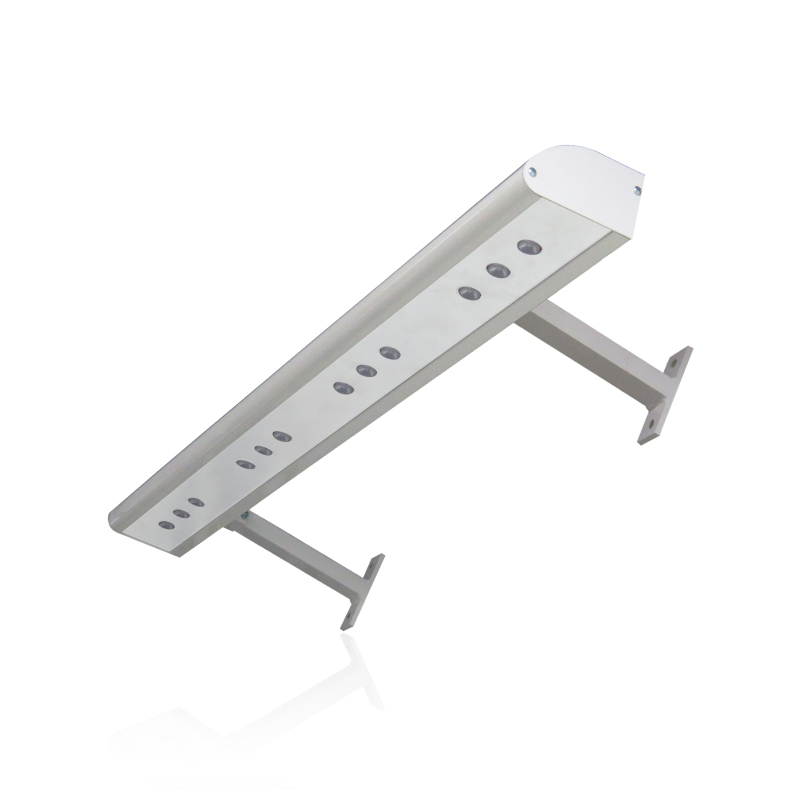

Ce profilé d’éclairage linéaire avec leds apparentes lui donne un effet HIGH TECH!

Télécharger la fiche technique

Type de Profilé : Mini DÉFI
Équipements lumineux : Modules Leds de puissance 3 x 2 W
Alimentation : Intégrée dans le profilé
Utilisation : Intérieure et extérieure

kit goulotte éclairage modules leds revendeur rampe lumineuse enseigne goulotte moderne mural économique goulotte lumineuse led enseigne

Ce profilé module Leds est équipée de modules Leds 3 x 2 W avec Leds SMD Epistar (Taïwan). Ces modules Leds de puissance sont installés sur une sous face en aluminium donnant ainsi un aspect moderne au profilé.

Cette rampe mural enseigne pour enseigne permet l’éclairage de panneaux jusqu’a 3 m de hauteur.

Le profilé d’éclairage linéaire Mini DÉFI X3 possède 4 modules Leds avec optique spéciale au ml soit 24 W par ml et 2280 Lumens par ml.

Cette goulotte éclairage moderne à Led fonctionne avec une ou plusieurs alimentations 12 V étanches, intégrées dans le profilé Mini DÉFI.

L’ouverture frontale de la sous face de cette éclairage linéaire permet une maintenance facile.

LES AVANTAGES de ce profile Led sont la longueur sur mesure et sans limite, l’utilisation de bras de fixations orientables permettant un éclairage optimal ainsi qu’un faible poids.

Éclairage de panneaux extérieur de toutes longueurs
Éclairage de lettres
Éclairage d’enseignes
Éclairage d’affiches
Intérieur et extérieur

goulotte lumineuse modules leds enseigne goulotte éclairage moderne à led revendeur goulotte mural étanche rampe led pour enseigne

Hauteur d’éclairage : 2500 mm

Dimensions	Section de 55 x 98 mm
Longueur MINI	350 mm
Longueur MAXI	Illimité
Alimentation	230 V
Équipement lumineux	Module Leds 3 x 2 W
Hauteur d’éclairage	Jusqu’à 3 m de hauteur
Convertisseur	Intégré dans le profilé
Température de couleur	Blanc 6000 – 6500°k
Bras de fixation	Lg 200 mm orientable compris
Laquage époxy	Toutes teintes RAL en option

Schéma du profilé Mini DÉFI X3.

goulotte lumineuse enseigne revendeur goulotte pour enseigne acheter goulotte moderne avec led rampe mural enseigne économique

Dimensions de la rampe lumineuse.

goulotte lumineuse modules leds enseigne rampe tubes leds pour enseigne et panneau rampe lumineuse enseigne économique enseigne dibond

Bras de fixation Lg 200 mm orientable fourni avec l’éclairage linéaire

L’installation des profilés se fait simplement en plusieurs étapes

Installation des bras de fixations
Mise en place des profilés d’éclairages
Fixations des profilés d’éclairages
Réglage de l’éclairage

Montage et démontage facile de la sous face pour une maintenance facile

Équipement lumineux par module de puissance 6 W

Distance du profilé (hauteur)	Luxomètrie
50 cm	1300 lux
100 cm	270 lux
150 cm	170 lux
200 cm	110 lux
250 cm	60 lux
300 cm	40 lux

EN OPTION : Laquage époxy toutes teintes RAL

Alimentation 12 V Slim fourni est intégré dans le profilé DEFI X3.

Inter pompier disponible en OPTION :

direct enseignes 03 pel inter pompier 72dpi05

Obligatoire selon norme d’installation EN 50107

Schéma de principe d’une installation d’enseigne

direct enseignes 03 pel schema de principe enseigne06

Désignation	Références
Mini DÉFI X3	1MDX3
Laquage teinte RAL	1MDX3LAQ
Inter pompier	MDIP

Nombre d’heure de fonctionnement conseillé par jour : 10 h
Durée de vie théorique : 35 000h

Un comparatif de notre gamme de profilé d’éclairage linéaire est disponible ici :

emballage caisson lumineux

Pour l’expédition notre emballage assure un maximum de protection :

Cornières cartons en U
Faces par carton rigide
Protection des angles

Mini Défi	Défi 2 tubes Leds
