MODULE LEDS DE PUISSANCE

Fabrication française

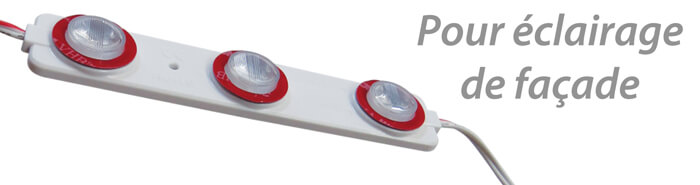

Module Leds de puissance idéal pour l’éclairage de panneaux publicitaires.

  • Type de Led : SMD 3535 – Samsung + optique spéciale
  • Alimentation : 12V
  • Puissance : 3W, 4,5W ou 6W selon modèle
  • Température de couleur : Blanc froid (6000-6500°k)
  • Flux lumineux : de 285 à 570 lm selon modèle

direct enseignes 08a module leds de puissance module de puissance led 3w éclairage façade leds 12v module leds e puissance tarif enseignes lumineuses enseigne lumineuse caisson enseigne 08

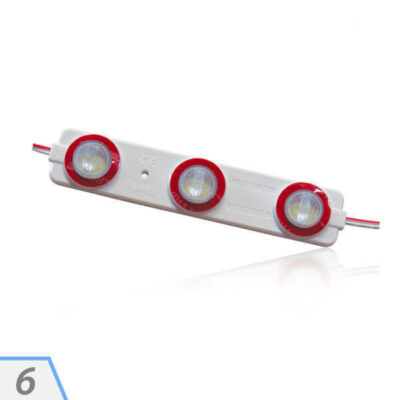

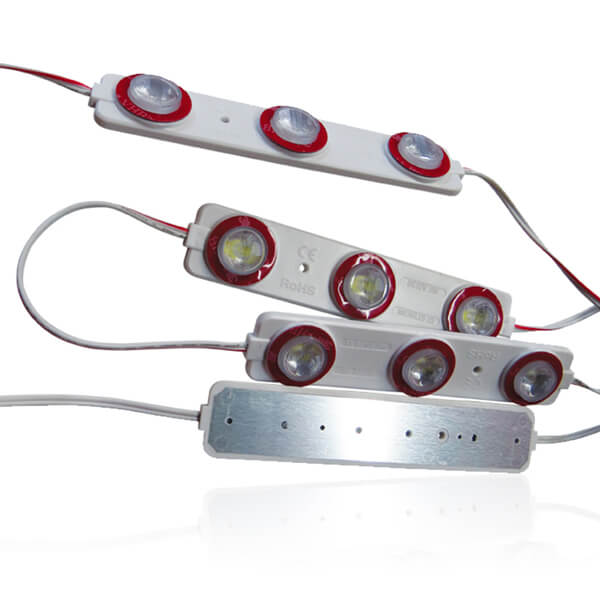

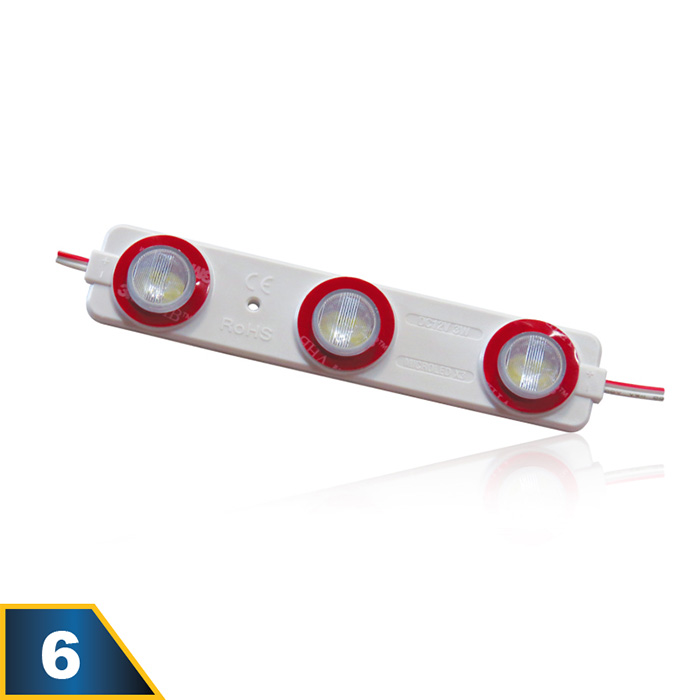

Le module Leds de puissance est proposé dans 3 puissances différentes : 3 x 1 W, 3 x 1,5 W et 3 x 2 W. Chacun d’entre eux est équipé de 3 Leds SMD 3535 Samsung possédant une optique spéciale et doit être alimenté en 12 V. Vendu sous forme de chaine de 10 modules, permettant une grande flexibilité et une possibilité d’installation dans de nombreux dispositifs, tels que les caissons et bandeaux lumineux, nos profilés mini DÉFI (Mini DÉFI X3) et l’éclairage d’enseignes en général.

L’optique spéciale dont est équipé le module Leds de puissance garantie un éventail de lumière grâce à son angle de diffusion de 30 x 60°. Un variateur de courant est intégré et permet de palier aux éventuels variations de tensions que peut subir certains réseaux électriques. Disposant d’une bonne efficacité lumineuse de 95 lm/W, et donc d’une puissance non négligeable, il est important de penser à la dissipation de la chaleur et à la ventilation lors de l’installation de votre système.

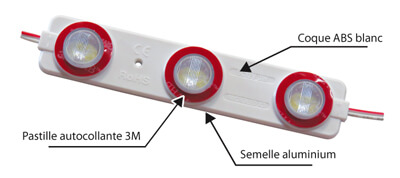

Le module Leds de puissance possède une semelle en aluminium permettant une bonne dissipation de la chaleur, ainsi qu’une coque en ABS blancÉtanche, avec un indice de protection IP67, ce module Leds de puissance peut donc aussi bien être installé en extérieur qu’en intérieur.

L’installation de ce module Leds de puissance est facile et rapide grâce à une pastille autocollante 3M apposé autour de chaque optique Leds. En plus de ces autocollants, un perçage permettant une fixation supplémentaire par vis est également présent sur chaque module Leds de puissance.

• Éclairage d’enseignes

• Panneaux, lettres

• MINI DÉFI X3, Micro Leds X3

• Intérieur et extérieur

Mini Défi X3

Micro Leds X3

direct enseignes 08a module leds de puissance module led de puissance 3w module de puissance leds 3w module leds e puissance enseigne lumineuse caisson module à leds linéaire blanc froid 11 direct enseignes 08a module leds de puissance module de puissance éclairage de façade leds 12v module led avec évantail de lumière enseigne de restaurant module à leds linéaire blanc froid 09

Angle de diffusion

30 x 60° (éventail de lumière)

Efficacité lumineuse

95 lm/W

Type de Leds

SMD 3535 – Samsung

Couleur du module

Blanc

Alimentation

12 V

Puissance

3 x 1W, 3 x 1,5W, 3 x 2W

Stabilisateur de courant intégré

Oui

Température de couleur

Blanc froid 6000 – 6500 °k

Flux lumineux

De 285 lm à 570 lm selon modèle

Nombre de modules par chaine

10

Nombre de modules MAXI à la suite

10

Température d’utilisation

Entre -20° et +50°C

Matériaux

Coque ABS blanc + semelle alu

Dimensions

138 x 29 x 10,1 mm

Fixations

Vis + pastille autocollante 3M

Indice de protection

IP67 – Étanche

MODULE

FLUX LUMINEUX

3 x 1 W

285 Lm

3 x 1,5 W

420 Lm

3 x 2 W

570 Lm

Schéma du module Leds de puissance.

direct enseignes 08a module leds de puissance module de puissance module led évantail de lumière led puissante pour enseigne enseigne lumineuse bandeau caisson lumineux publicitaire cisson 10

Dimensions du module Leds avec éventail de lumière.

direct enseignes 08a module leds de puissance enseigne corporativ module leds de puissance module de puissance leds 3w ampoule led puissante éclairage façade leds 12v enseigne corporativ 05

direct enseignes 08a module leds de puissance module led de puissance 3w module led évantail de lumière led puissante pour enseigne caisson et enseigne lumineux caisson lumineux publicitaire 12

Alimentation pour module Leds de puissance dans notre section ALIMENTATIONS

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

Désignation

Référence

Module Leds de puissance 3 x 1 W (par chaine de 10 modules)

12ME3X1

Module Leds de puissance 3 x 1,5 W (par chaine de 10 modules)

12ME3X15

Module Leds de puissance 3 x 2 W (par chaine de 10 modules)

12ME3X2

  • Nombre d’heure de fonctionnement conseillé par jour : 10 h

  • Durée de vie théorique : 35 000 h

Module Leds périphériques 2,8W

Module Leds périphériques 3 x 2W

direct enseignes 08a module leds de puissance module leds de puissance éclairage de façade leds 12v led puissante enseigne tarif enseigne publicitaire module led avec évantail de lumière 14 direct enseignes 08a module leds de puissance module de puissance led 3w éclairage façade leds 12v module leds avec évantail de lumière tarif enseignes lumineuses enseignes corporatives led 07

Nous vous proposons une fiche de documentation technique afin de vous permettre une utilisation optimale de l’ensemble de nos produits Leds disponible dans notre gamme.

Vous y trouverez des informations concernant :

  • Les principes de câblages des modules Leds.

  • Des conseils techniques.

  • Les règles à respecter pour des lettrages Leds.

  • Le schéma de principe d’une installation d’enseigne.



Fiche de documentation technique
