MODULE LEDS PERIPHERIQUES 2,8W

Fabrication française

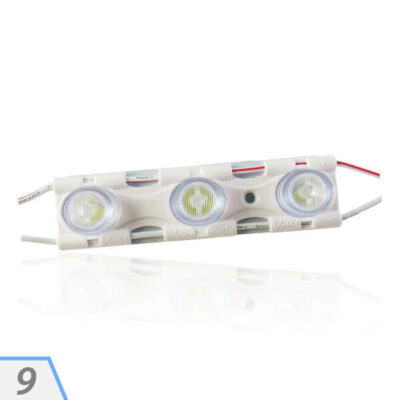

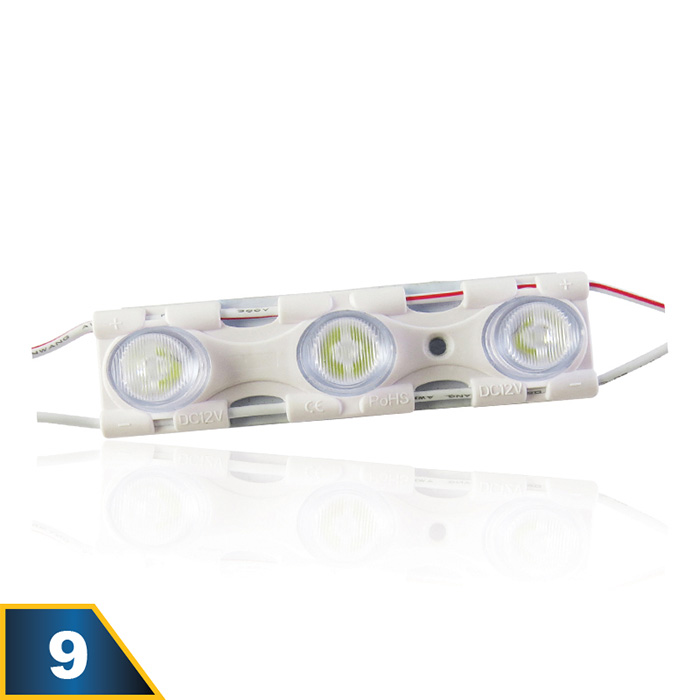

Le module Leds périphériques 2,8W possède une efficacité lumineuse de 86 lm/W.

  • Type de Led : SMD 3030 – Epistar (Taïwan)
  • Alimentation : 12 V
  • Puissance : 2,8 W
  • Température de couleur : Blanc froid 6500-7500°k
  • Flux lumineux : 240 lm

direct enseignes 11a module peripherique 28w transformateur leds 20w transformateur 220 volts 12 volts module 3 leds périphériques modules leds 3w périphériques module 3 leds elliptiques 2,8w 15

Ce module Leds 3W dispose de 3 Leds SMD 3030 de chez Epistar (Taïwan). Livré sous forme de chaine de 20 modules, ce produit est alimenté en 12 V et chacun des modules Leds dispose d’une puissance de 2,8 W. Ces spécificités techniques permettent à ce module 2,8W d’être très performant dans la réalisation d’équipement lumineux pour des caissons lumineux double face 100 mm ou des bandeaux lumineux simple face de 70 mm. Le format par chaine de Led apporte une flexibilité permettant au module Leds périphériques 2,8W de pouvoir être installé facilement.

Chaque module Leds 3W possède un angle de lumière de 13 x 25°, obtenu grâce à une optique spéciale et permettant la création d’un éventail de lumière. Un variateur de courant intégré à chaque module Led pour enseigne, permet de faire face à d’éventuelles variations électriques rencontrées dans une installation.

Le module Leds périphériques 2,8W a un indice de protection IP67, un corps en PVC, il est donc étanche et peut être installé dans des caissons lumineux destinés à un usage extérieur ou intérieur. La semelle en aluminium du module Led elliptiques 3W permet une bonne dissipation de la chaleur.

L’installation et la fixation dans des bandeaux ou caissons lumineux de ce module 3 Leds périphériques se fait simplement par vis et adhésif thermique 3M apposé au dos de chaque module.

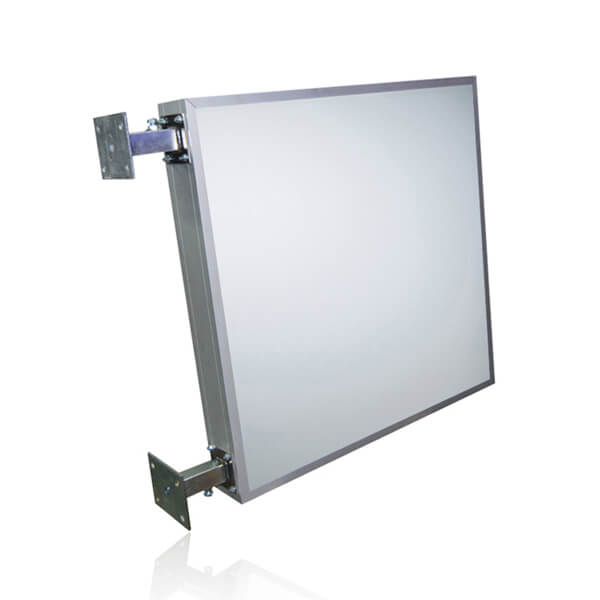

Caisson double face

Bandeau simple face

direct enseignes 11a module peripherique 28w modules led elliptique 3w leds 3w 3 leds elliptiques 3w enseigne lumineuse vintage enseigne caisson lumineux transfo 12v 220v enseign 12 direct enseignes 11a module peripherique 28w led 3w module 3 leds elliptiques 2,8w meds périphériques caisson enseigne lumineux caissons lumineux enseignes modules led enseignes 03

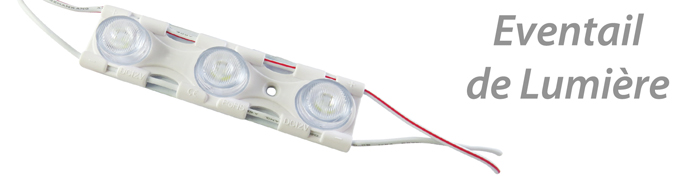

Angle de diffusion

13 x 25° – éventail de lumière

Efficacité lumineuse

86 lm/W

Stabilisateur de courant intégré

Oui

Type de Led

SMD 3030 – Epistar (Taïwan)

Couleur du module

Blanc

Alimentation

12 V

Puissance

2,8 W

Température de couleur

Blanc froid 6500-7500°k

Flux lumineux

240 lm

Nombre de modules par chaine

20

Nombre de modules MAXI à la suite

20

Température d’utilisation

Entre -20° et +45°C

Matériaux

PVC + semelle aluminium

Dimensions

100 x 28 x 11,1 mm

Fixations

Vis + autocollants 3M

Indice de protection

IP67 – Étanche

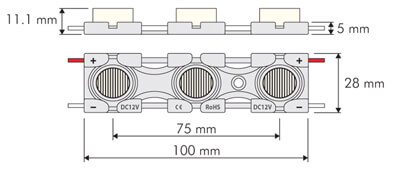

Schéma du module Leds périphériques 2,8W.

direct enseignes 11a module peripherique 28w module 3 leds périphériques led périphérique 3w 3 leds périphériques 3w eds périphériques tarif enseignes lumineuses 06

Chaine de Led comportant 20 modules 3 Leds elliptiques 2,8W.

direct enseignes 11a module peripherique 28w enseign module led linéaire blanc froid module lde transformateur 220 volts 12 volts module led périphérique 3w modules led elliptique 2,8w 01

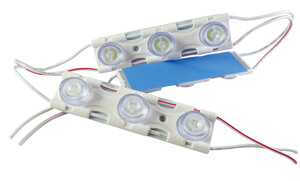

La fixation du module 2,8W se fait par adhésif thermique.

direct enseignes 11a module peripherique 28w module leds 3w périphériques leds elliptiques 3w meds périphériques enseigne lumineuse bandeau module led linéaire blanc froid éclairages leds 08

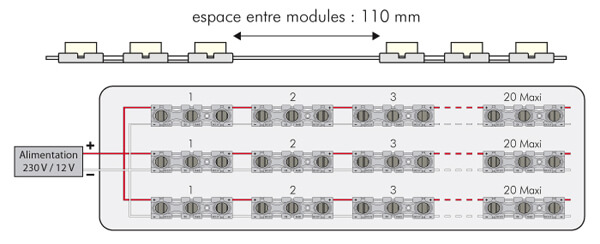

Principe de montage du module Leds périphériques 2,8W.

direct enseignes 11a module peripherique 28w modules leds périphériques 3w led périphérique 3w 3 leds périphériques 3w tarif enseignes lumineuses module lde modules led enseignes 13

direct enseignes 11a module peripherique 28w modules led elliptique 2,8w modules led elliptique 3w eds périphériques tarif enseigne publicitaire caissons lumineux enseignes éclairages leds 11

Équipement latéral

HAUT et BAS

d’un bandeau lumineux

direct enseignes 11a module peripherique 28w module 3 leds périphériques led elliptique 3w module 3 leds elliptiques 2,8w caisson enseigne lumineux caissons lumineux enseignes enseigne 05

Alimentation pour module 3 Leds elliptiques 2,8W disponible dans notre section ALIMENTATIONS

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

Désignation

Référence

Module périphérique 2,8 W (par chaine de 20)

12ME3SS

  • Durée d’allumage conseillée par jour : 10 h

  • Durée de vie théorique : 35 000 h

Leds périphériques 3W

Leds périphériques 3 x 2W

direct enseignes 11a module peripherique 28w modules leds périphériques 3w modules leds 3w périphériques modules led elliptique 3w module 3 leds elliptiques 3w enseigne lumineuse bandeau 14 direct enseignes 11a module peripherique 28w module leds 3w périphériques modules led elliptique 2,8w modules 3 leds 3w périphériques enseigne lumineuse vintage éclairages leds 09

Nous vous proposons une fiche de documentation technique afin de vous permettre une utilisation optimale de l’ensemble de nos produits Leds disponible dans notre gamme.

Vous y trouverez des informations concernant :

  • Les principes de câblages des modules Leds.

  • Des conseils techniques.

  • Les règles à respecter pour des lettrages Leds.

  • Le schéma de principe d’une installation d’enseigne.



Fiche de documentation technique
