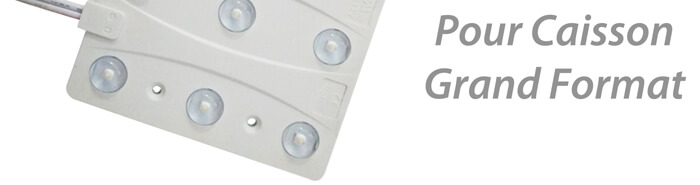

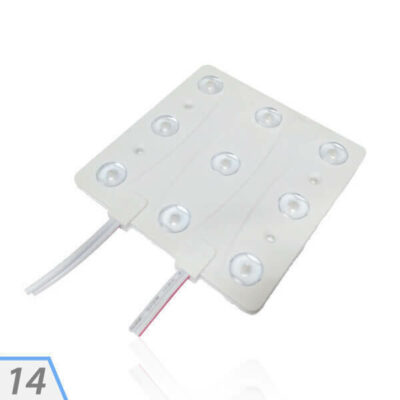

PLAQUE DE LEDS RASANTES 7 W

Fabrication française

Ces plaques Leds rasantes ne nécessitent que 9 plaques au m².

Télécharger la fiche technique
  • Type de Leds : SMD 3030 – Epistar (Taïwan)
  • Alimentation : 12 V
  • Puissance : 7 W
  • Température de couleur : Blanc 6500°k
  • Flux lumineux : 650 lm

direct enseignes 16a plaques rasantes 7w dalles à leds rasantes panneaux à led rasante lumineux plaque de leds rsaantes tarif enseigne publicitaire pancarte lumineuse module lde 04

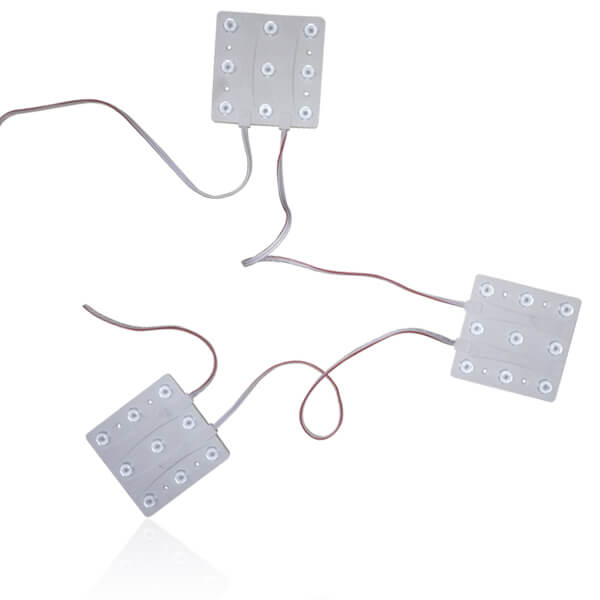

Ces plaques Leds rasantes sont fournies en chaine de 9 dalles Leds rasantes 7W. Les Leds utilisées dans chaque plaque de Leds rasantes sont de type SMD 3030 de chez Epistar (Taïwan). Chaque module Led ultra plate rasante dispose d’une puissance de 7 W et fonctionne avec une alimentation en 12 V. De part ses caractéristiques techniques, ce petit panneau à Leds rasantes sera idéale pour réaliser l’équipement de caissons ou bandeaux lumineux d’épaisseur égale ou supérieur à 120 mm. Avec un flux lumineux de 650 lm/plaque, obtenir un éclairage homogène et efficace ne demandera que très peu de plaque Leds rasantes : seulement 9 plaques Leds rasantes au m².

Chaque panneau à Leds rasantes possède donc 9 Leds SMD équipées d’optique spéciale qui offre un angle de diffusion de 170°, cette caractéristique est idéale pour l’obtention d’un très bon rendu d’éclairage. Un stabilisateur de courant est intégré dans chaque dalle Leds rasante plates et permet de prévenir d’éventuels dysfonctionnement.

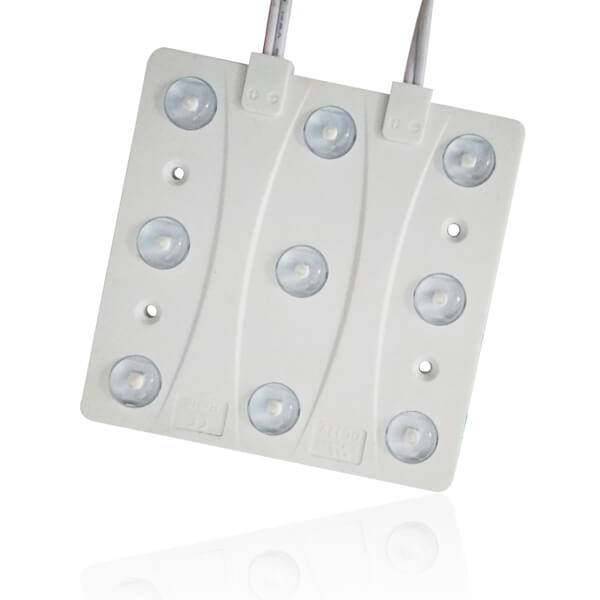

La plaque de Leds rasantes est en PVC de couleur blanche avec une optique spéciale en PMMA. L’indice de protection est l’IP65, cette Led ultra plate rasante est étanche et peut donc aussi bien être utilisée en extérieur qu’en intérieur.

Il est facile d’installer les plaques Leds rasantes grâce à 4 trous permettant une fixation par vis ainsi qu’un adhésif thermique de positionnement présent sur le dos, ainsi l’installation de ce modèle de plaque Leds rasantes nécessitera peu de temps.

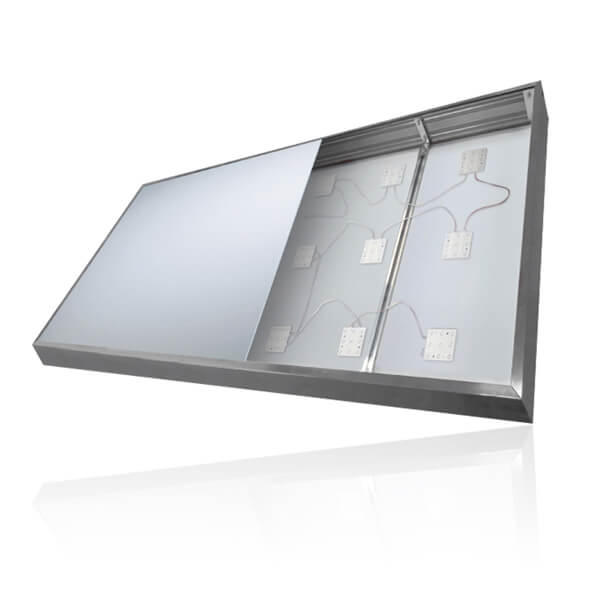

Bandeau simple face ép. 120 mm
direct enseignes 16a plaques rasantes 7w dalle led rasante 7w plaque rasante leds 12 volts tarif enseignes lumineuses enseigne lumineuse caisson caisson lumineux extérieur pas cher 02



Angle de diffusion

170°

Efficacité lumineuse

93 lm/W

Type de Led

SMD 3030 Epistar (Taïwan)

Couleur du module

Blanc

Alimentation

12 V

Puissance

7 W par plaque de Leds rasantes

Température de couleur

Blanc 6500°k

Stabilisateur de courant

Integré

Flux lumineux

650 lm/plaque

Nombre de plaque Leds par chaine

9

Nombre de plaque Leds MAXI à la suite

9

Température d’utilisation

Entre -20°C et +50°C

Matériaux

PVC et PMMA

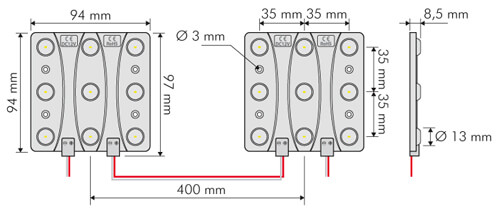

Dimensions

94 x 94 x 8,5 mm

Fixations

Vis + adhésif de positionnement

Indice de protection

IP65 – Étanche

direct enseignes 16a plaques rasantes 7w panneau à led rasante panneau led rasante lumineux panneaux lumineux leds rasantes plaque de leds rasantes 12v caisson et enseigne lumineux 06

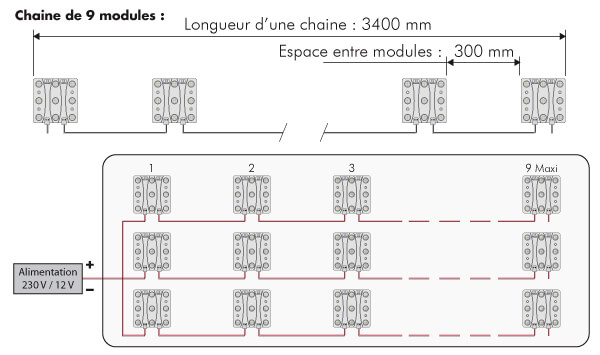

Principe de montage de la plaque de Leds rasantes.

direct enseignes 16a plaques rasantes 7w plaque de leds rasantes panneaux à leds rasantes panneau à led rasante lumineux panneaux lumineux à leds rasantes enseigne de restaurant enseigne 09

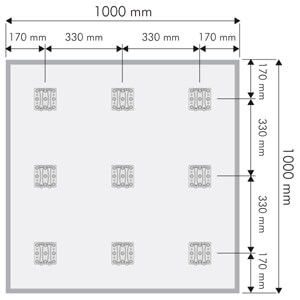

Exemple d’installation de module Led ultra plate rasante dans un caisson de 1000 x 1000 mm.

direct enseignes 16a plaques rasantes 7w panneau à leds rasantes plaque rasante lumineuse panneaux lumineux leds rasantes plaque de leds rasantes 12v grossiste caisson éclairages leds 08

Alimentation pour plaque de Leds rasantes disponible dans notre section ALIMENTATIONS.

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

Désignation

Référence

Plaque de Leds rasantes 7 W étanche (Par chaine de 9)

12PLR7

  • Nombre d’heure de fonctionnement conseillé par jour : 10 h

  • Durée de vie théorique : 30 000 h

Barre de Leds rasantes non-étanches

Barre de Leds rasantes étanches
