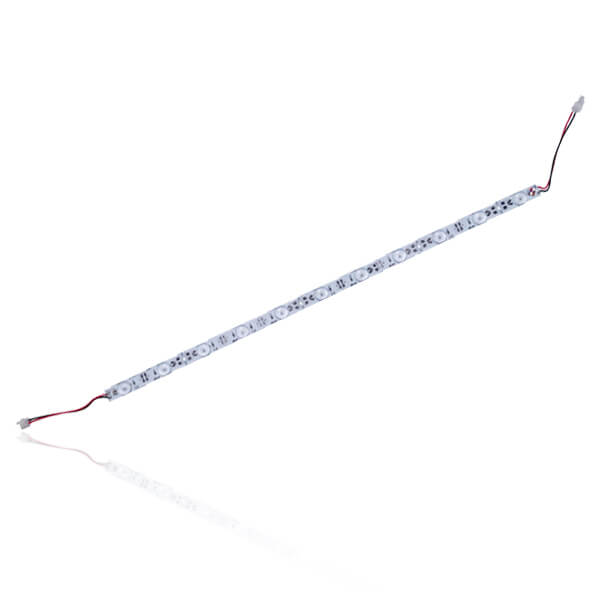

BARRE DE LEDS RASANTES NON ETANCHE

Fabrication française

Barre de Leds rasantes pour bandeaux lumineux de très faible épaisseur (50 mm).

  • Type de Led : SMD – Epistar (Taïwan)
  • Alimentation : 24 V
  • Puissance : 0,65 W/Led
  • Température de couleur : Blanc 6000-6500°k
  • Flux lumineux : 58 lm/Led

direct enseignes 14a barre rasante non etanche leds rasantes 1w barre leds rasanted module led pour enseignes enseigne et signalétique led leds optique rasante leds optique rasante non étanches 14

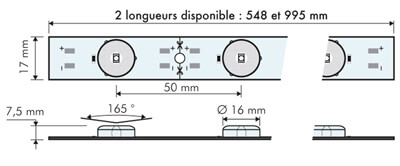

Ce modèle de barre de Leds rasantes non étanche est équipé de Leds de type SMD Epistar (Taïwan). Ces réglettes à Leds rasantes sont disponibles en 2 longueurs de 548 et 995 mm. Chaque Led SMD dispose d’une puissance de 0,65 W. La petite barre de Leds possède donc une puissance de 7,1 W (11 Leds) et la plus grande une puissance de 13 W (20 Leds). L’un des avantages de ce format de barre de Leds rasantes réside dans le fait qu’elle peut être coupée tous les 10 cm permettant ainsi d’obtenir des longueurs précises et adaptées à tous les formats de caisson.

Avec son optique rasante à 165°, la barre de Leds rasantes dispose d’un atout majeur lui permettant de réaliser un éclairage uniforme et sans tâche de lumière sur du Plexiglas. En plus de sa petite taille qui permet à cette barre lumineuse rasante d’avoir un faible encombrement en hauteur, son angle de diffusion rend l’éclairage très efficace pour des bandeaux lumineux de faible épaisseur (50 mm).

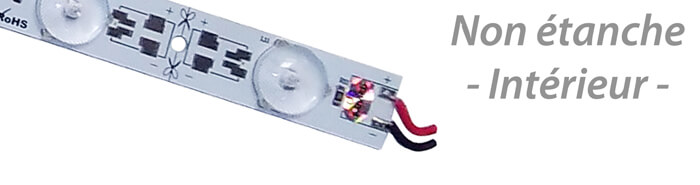

Cette barre avec éclairage Leds rasantes possède un indice de protection IP25, elle est donc non étanche, et ne peut donc être utilisée qu’en intérieur.

La barre de leds rasantes non étanche s’installe très facilement grâce à un perçage présent tous les 10 cm et permettant une fixation par vis, ainsi que de la présence d’un autocollant 3M apposé sur son dos (Pensez à bien nettoyer le support préalablement).

Bandeau simple face 70 mm

Bandeau simple face 50 mm

direct enseignes 14a barre rasante non etanche éclairage led rasant éclairage led rasante non étanche réglette à leds rasantes caisson enseigne lumineux caissons lumineux enseignes 08 direct enseignes 14a barre rasante non etanche barre lumineuse réglettes leds rasantes barre leds raqantes enseigne caisson lumineux pas cher module leds blanc froid enseigne module led 06



Type de barre (mm)

Lg. 548

Lg. 995

Angle de diffusion

165°

165°

Efficacité lumineuse

90 lm/W

90 lm/W

Type de Led

SMD Epistar (Taïwan)

SMD Epistar (Taïwan)

Couleur du module

Blanc

Blanc

Alimentation

24 V

24 V

Puissance

7,1 W (0,64W par Led)

13 W (0,64W par Led)

Température de couleur

Blanc 6000 – 6500°k

Blanc 6000 – 6500°k

Nombre de Leds par barre

11

20

Indice de rendu des couleurs (IRC)

IRC > 80 Ra

IRC > 80 Ra

Flux lumineux par barre

640 lm

1160 lm

Poids

65 gr

110 gr

Nombre de barres MAXI à la suite

14

8

Température d’utilisation

Entre -30° et +50°C

Entre -30° et +50°C

Connections

Connecteur mâle-femelle

Connecteur mâle-femelle

Dimensions

19 x 548 x 7,5 mm

19 x 995 x 7,5 mm

Fixations

Vis + autocollants 3M

Vis + autocollants 3M

Indice de protection

IP25 – non étanche

IP25 – non étanche

direct enseignes 14a barre rasante non etanche éclairage led rasant éclairage leds rasantes non étanche leds rasantes 24v enseigne de restaurant panneaux publicitaire extérieur 09

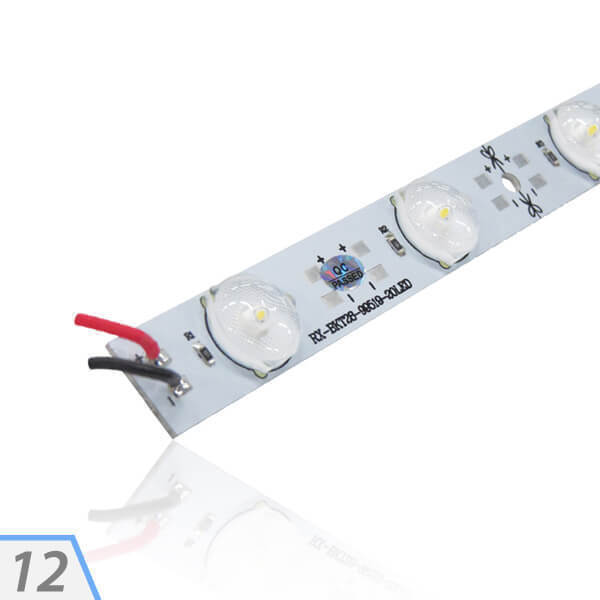

Le raccordement des barres de Leds entre elles se fait grâce à ces connecteurs mâle-femelle.

direct enseignes 14a barre rasante non etanche led optique rasante barre lumineuse éclairage leds rasantes non étanche réglettes à leds rasantes éclairage enseigne lumineuse led module led 11

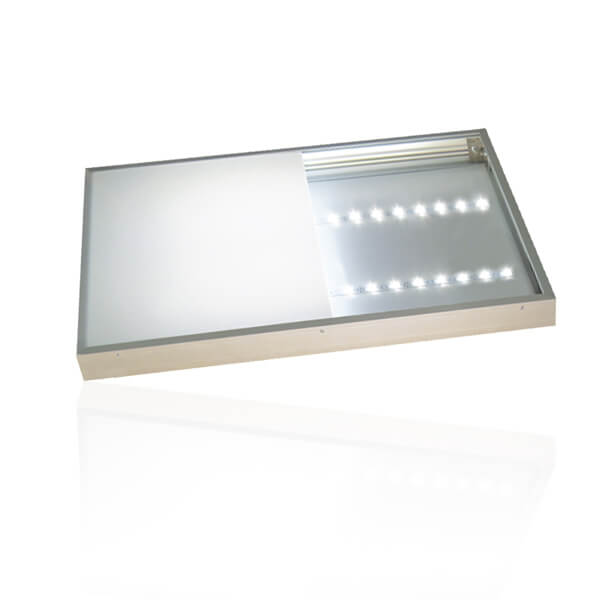

Exemple d’installation de la barre de Leds rasantes non étanche

Bandeaux Lumineux 50 mm

Bandeaux lumineux 70 mm

direct enseignes 14a barre rasante non etanche leds optique rasante barre à leds rasantes non étanche réglettes à leds rasantes tarif enseignes lumineuses enseigne et caisson lumineux caisso 12 direct enseignes 14a barre rasante non etanche barre lumière rasante réglettes leds rasantes leds rasantes 24v barre leds rasanted enseigne et caisson lumineux modules led enseignes 05

→ 6 barres au mètre

→ 4 barres au mètre

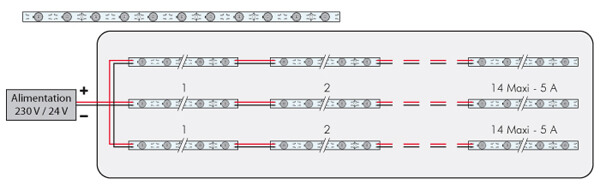

Principe de montage des réglettes à Leds

Format barre de Leds : 19 x 548 x 7,5 mm

direct enseignes 14a barre rasante non etanche barre de leds barre à leds rasantes non étanche réglette de leds rasantes enseigne de restaurant panneaux publicitaire extérieur enseigne 03

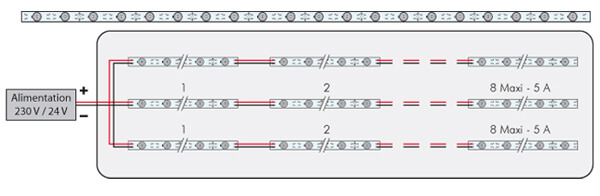

Format barre de Leds : 19 x 995 x 7,5 mm

direct enseignes 14a barre rasante non etanche barre de leds rasantes lumière rasante réglettes de leds rasantes barre led srasantes enseigne lumineuse tarif caisson lumineux pas cher 02



Alimentation pour barre de Leds disponible dans notre section ALIMENTATIONS

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

Désignation

Références

Barre de 11 Leds rasantes – Longueur 548 mm

12BLR54

Barre de 20 Leds rasantes – Longueur 995 mm

12BLR99



  • Durée de vie théorique : 35 000 h

  • Garantie : 2 ans

Plaque Leds rasantes 7W

Barre de Leds rasantes étanches

direct enseignes 14a barre rasante non etanche barre de leds plaque leds leds optique rasante non étanches barre led srasantes caisson enseigne lumineux caissons lumineux enseignes cisson 04 direct enseignes 14a barre rasante non etanche leds rasantes 1w barre leds raqantes tarif enseignes lumineuses caisson lumineux et enseigne module leds blanc froid enseigne caisso 13

Nous vous proposons une fiche de documentation technique afin de vous permettre une utilisation optimale de l’ensemble de nos produits Leds disponible dans notre gamme.

Vous y trouverez des informations concernant :

  • Les principes de câblages des modules Leds.

  • Des conseils techniques.

  • Les règles à respecter pour des lettrages Leds.

  • Le schéma de principe d’une installation d’enseigne.



Fiche de documentation technique
