TRAIT DE NEON-LEDS

Fabrication française

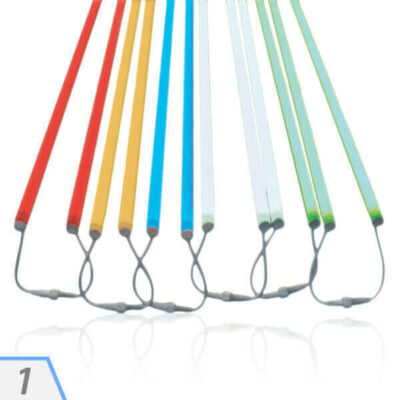

Le trait de néon Led permet un silhouettage lumineux de bâtiment.

  • Équipement lumineux : Ruban led de couleur
  • Alimentation : 24 V

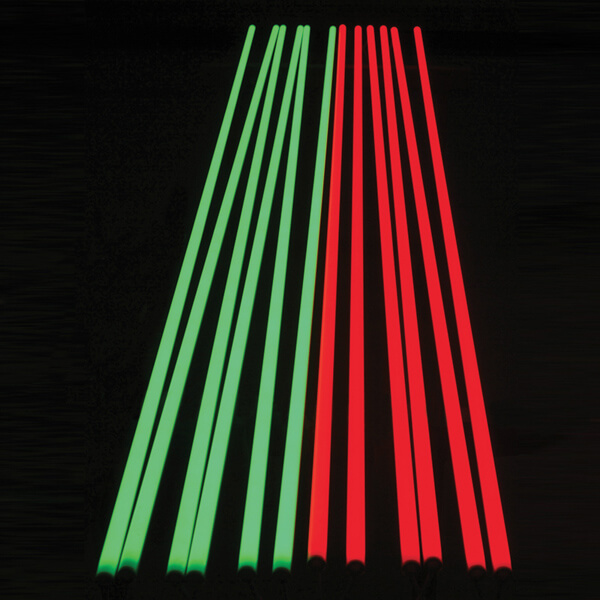

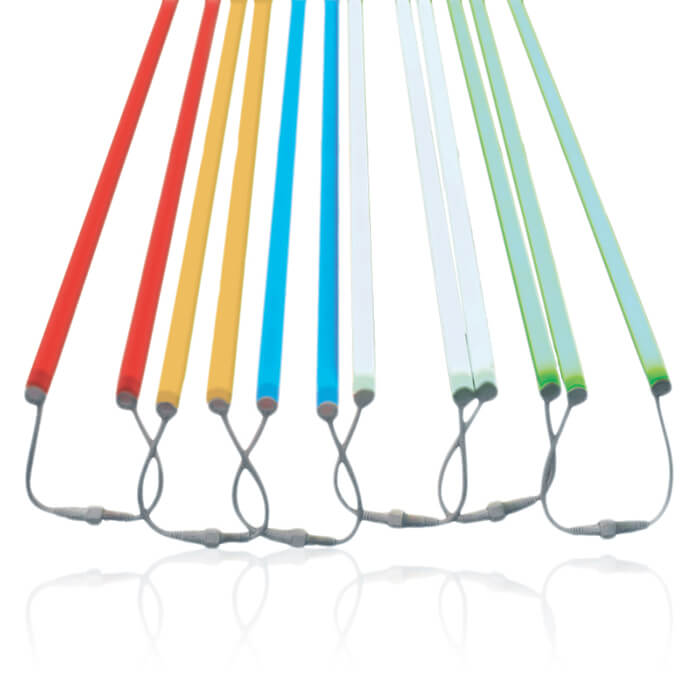

  • 5 couleurs d’éclairage : Bleu, jaune orangé, vert, rouge et blanc
  • Longueur d’un module : 2,46 m maxi prêt à poser

direct enseignes 01a trait de neon soulignement led enseigne silhouettage façade encadrement lumineux led sur mesure éclairage extérieur leds puissant leds enseigne lumineuse bande leds 11

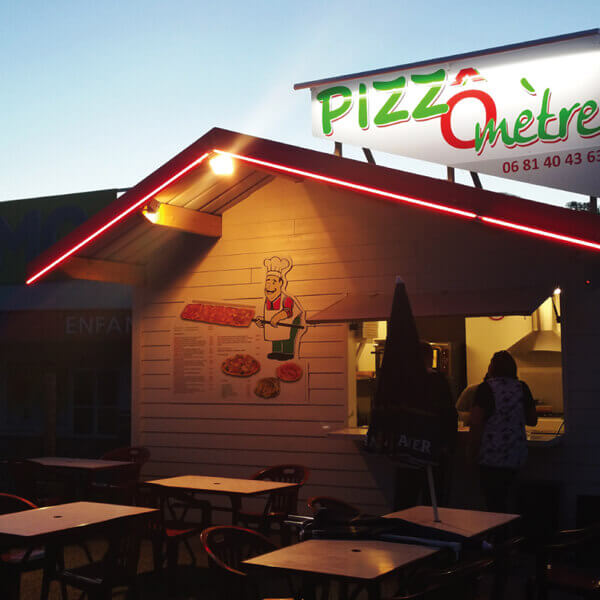

Avec le trait de néon-Leds, il est désormais possible de faire ressortir et de démarquer facilement un bâtiment en y apportant un silhouettage lumineux original. Cette ligne lumineuse est disponible en 5 coloris : vert, rouge, jaune orangé, blanc et bleu. Cette enseigne néon Led peut ainsi être installée au dessus d’une façade, sur un pignon de toit, mais également autour de panneaux, vitrines ou toutes autres devantures de magasin.

Le principe du trait de néon Leds est simple. Il s’agit d’un demi tube en aluminium dans lequel vient se glisser un ruban Leds, le tout fermer par un demi tube en polycarbonate anti UV. L’ensemble forme donc un cylindre de 20 mm de diamètre disposant d’une grande fiabilité ainsi que d’une grande résistance. La longueur maximum d’un module de trait de néon Leds est de 2,46 m, prêt à poser. Il est cependant possible de mettre des modules les uns à la suite des autres sur une longueur de 15 m sans perte de flux en utilisant des connecteurs étanches fournis.

L’équipement lumineux de ce silhouettage lumineux étanche se fait donc avec des rubans Leds disposant de 96 Leds au mètre fonctionnant sous une basse tension de 24V, pour une consommation de seulement 8 W/ml. Une alimentation étanche 230/24V Meanwell est disponible en option.

L’installation de ce silhouettage lumineux pour enseigne est simple et rapide. Le raccordement de plusieurs traits de néon Leds les uns à la suite des autres se fait par l’utilisation de connecteurs rapides étanches inclus et situés à chacune des extrémités de la ligne lumineuse. La fixation se fera quand à elle à l’aide de supports de fixation PVC également inclus.

De part sa conception, ce silhouettage Leds peut être installé aussi bien en extérieur qu’en intérieur.

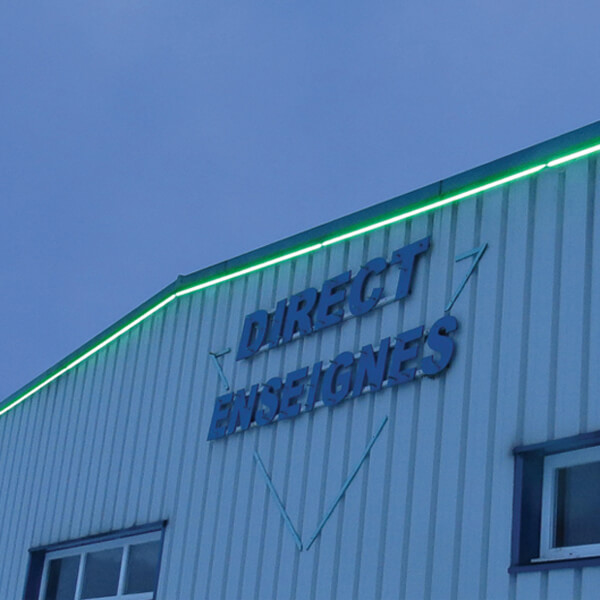

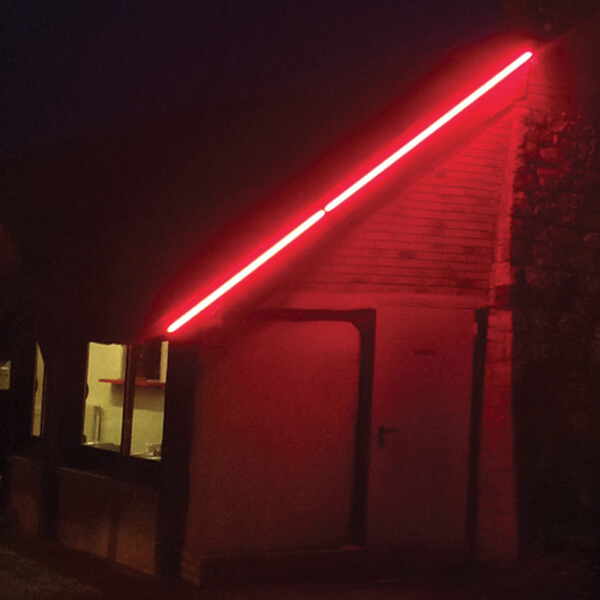

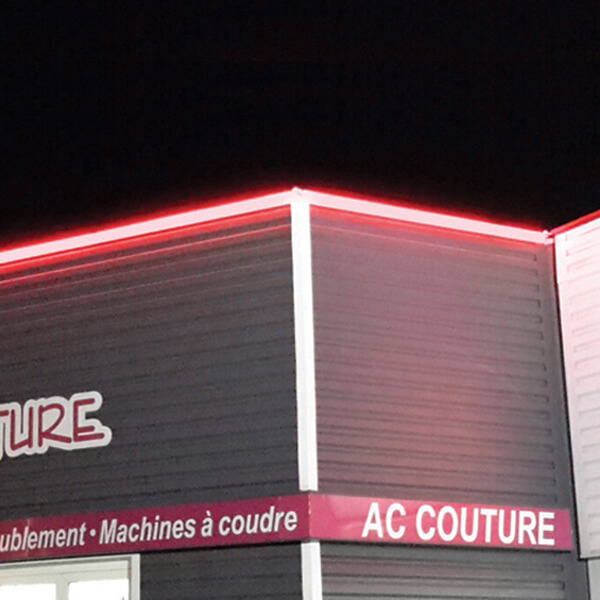

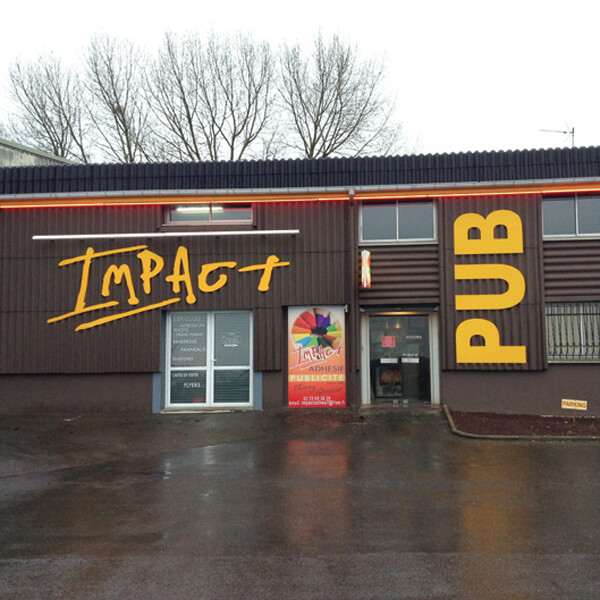

  • Silhouettage de façade de bâtiments, de commerces, de magasins, …

  • Encadrement de panneaux publicitaires.

  • Entourage de vitrines de magasins.

  • Décoration intérieure.

direct enseignes 01a trait de neon silhouettage façade soulignement lumineux étanche leds enseigne lumineuse éclairage par silhouettage led silhouettage leds traait de néon leds 21 direct enseignes 01a trait de neon soulignement led enseigne éclairage extérieur leds puissant pancarte publicitaire entourage lumineux leds vitrine commerce leds enseigne lumineuse 10
direct enseignes 01a trait de neon trait de néons leds entourage lumineux led vitrine encadrement lumineux led sur mesure signalétique extérieure personnalisable silhouettage extérieur leds 16 direct enseignes 01a trait de neon silhouettage lumineux pour enseigne bande lumineuse led module led pour enseigne éclairage par silhouettage led ruban led extérieur éclairages leds 07

Longueur d’un module

2,46 m

Diamètre du module

20 mm

Nombre de Leds au mètre

96

Alimentation

24 V (en sus)

Connection

Connecteurs étanches aux extremités (6x 2,46 m à la suite)

Indice de protection

IP65 – Étanche

Pose

Sur supports 20 mm fournis

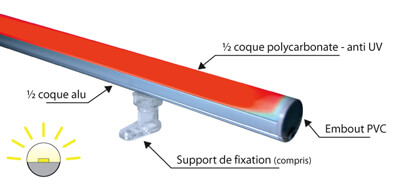

Schéma du traits de Néon-Leds

direct enseignes 01a trait de neon silhouettage led enseigne éclairage par silhouettage led éclairage extérieur leds puissant module led pour enseigne signalétique extérieure personnalisable 05

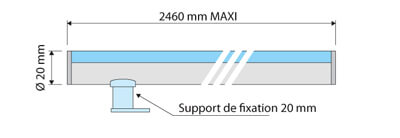

Dimensions du silhouettage de façade

direct enseignes 01a trait de neon silhouettage led enseigne soulignement lumineux étanche traait de néon leds enseignes dibond silhouettage façade silhouettage leds trair de néon leds 06

Éléments fournis avec le Trait de Leds étanche

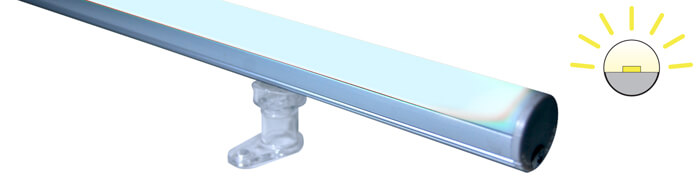

Support de fixation

direct enseignes 01a trait de neon silhouettage façade trait de néons leds entourage lumineux led vitrine entourage lumineux led vitrine soulignement lumineux étanche ruban led extérieur 03

Connecteurs rapides étanches

direct enseignes 01a trait de neon silhouettage lumineux pour enseigne encadrement lumineux led sur mesure entourage lumineux leds vitrine commerce leds enseigne lumineuse 08



Équipements lumineux par Ruban Leds 8 W/ml

direct enseignes 01a trait de neon trait de néons leds silhouettage lumineux pour enseigne encadrement lumineux led sur mesure enseignes dibond entourage lumineux leds vitrine commerce 17

Blanc

Bleu

Jaune orangé

direct enseignes 01a trait de neon trait neon blanc bande leds soulignement led enseigne silhouettage façade encadrement lumineux led sur mesure leds enseigne lumineuse éclairages leds 18 direct enseignes 01a trait de neon trait neon bleu traait de néon leds pancarte publicitaire trait de néons leds trair de néon leds ruban led extérieur pancarte publicitaire 22 direct enseignes 01a trait de neon trait neon jaune orange soulignement lumineux étanche éclairage par silhouettage led enseignes dibond module led pour enseigne bande lumineuse led 19

Rouge

Vert

direct enseignes 01a trait de neon soulignement led enseigne traait de néon leds silhouettage extérieur leds silhouettage leds trair de néon leds enseignes dibond éclairages leds bande leds 14
direct enseignes 01a trait de neon trait neon rouge silhouettage lumineux pour enseigne éclairage extérieur leds puissant entourage lumineux led vitrine 23 direct enseignes 01a trait de neon trait neon vert bande leds bande leds silhouettage led enseigne silhouettage extérieur leds entourage lumineux leds vitrine commerce silhouettage leds 20

Désignation

Références

Longueur du Trait de Néon – Led de 2,46 m ou multiples de 2,46 m

12TNL2

Toutes autres longueurs

12TNLX

  • Nombre d’heure de fonctionnement conseillée par jour : 10 h

  • Durée de vie théorique : 35 000 h

Alimentations étanches pour trait de néon Leds en suppléments :

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01



Dimensions (mm)

Voltage

Puissance

Indice de protection

Trait MAXI de

Références

26 x 35 x 118

24 V

20 W

IP67

2 m

12EC24V20

30 x 40 x 148

24 V

35 W

IP67

3,5 m

12EC24V35

32 x 42 x 162

24 V

60 W

IP67

6 m

12EC24V60

37 x 52 x 190

24 V

100 W

IP67

10 m

12EC24V100

40 x 70 x 220

24 V

150 W

IP67

15 m

12EC24V150

40 x 70 x 245

24 V

240 W

IP67

24 m

12EC24V240

Nous vous proposons une fiche de documentation technique afin de vous permettre une utilisation optimale de l’ensemble de nos produits Leds disponible dans notre gamme.

Vous y trouverez des informations concernant :

  • Les principes de câblages des modules Leds.

  • Des conseils techniques.

  • Les règles à respecter pour des lettrages Leds.

  • Le schéma de principe d’une installation d’enseigne.



Fiche de documentation technique
