TUBE LEDS DOUBLE FACE

Fabrication française

Ce modèle de tube Leds permet un éclairage de chaque côté du tube.

  • Type de Led : SMD 3528 – Epistar (Taïwan)
  • Alimentation : 230 V
  • Puissance : 36 W ou 58 W selon le modèle
  • Température de couleur : Blanc 6000-6500°k
  • Flux lumineux : 2300 lm ou 2760 lm selon le modèle

direct enseignes 19a tube leds double face tubes led relamping tubes à leds double face osram tarif enseigne publicitaire caisson enseigne lumineux caisson lumineux publicitaire modulee led 11

Les tubes Leds double face sont équipés de Leds SMD 3528 de la marque Epistar (Taïwan). Ils sont directement alimentés en 230 V et sans transformateur, et n’ont plus besoin de starters et de ballasts. La connection se fait avec une phase + neutre d’un seul côté selon la norme. L’allumage instantané du tube Leds double face supprime toute période de chauffe et produit sa puissance maximum dès le départ. Ces tubes Leds sont de diamètre 26 mm T8 et sont parfaits pour réaliser l’éclairage de caisson lumineux double face (face bombée ou plane), de totem et de mini totem.

La puissance des tubes Leds haute performance est de 20 W et 24 W selon le modèle (1200 ou 1500 mm), ils possèdent donc une puissance identique à un tube classique fluorescent mais avec des avantages importants : les tubes Leds disposent d’une durée de vie élevée de 30 000 h contre seulement 8 000 h pour un tube fluo “standard”, ils ne chauffent presque pas et sont très économe en énergie. Le tube Leds double face dispose d’une efficacité lumineuse de 115 lm/W contre 70 lm/W pour un tube fluo.

Chaque tube à Leds Epistar 3528 demande une faible maintenance. De plus il est écologique de part sa faible consommation et son absence de mercure.

La construction du tube Leds le rend particulièrement résistant au temps puisqu’il dispose d’une structure en aluminium, d’embout en PVC (selon les nouvelles nomes) et de faces en polycarbonate transparente offrant un très faible risque de casse.



ATTENTION : Le tube Leds double face ne peut pas être utilisé avec variateur ou clignoteur.

Mini totem

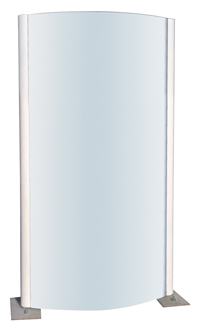

Totem double face bombée

Caisson double face bombée

direct enseignes 19a tube leds double face neon leds tubes leds double face osram tube lumineux effet néon tarif enseignes lumineuses caisson lumineux publicitaire leds enseigne lumineuse 06 direct enseignes 19a tube leds double face néon à led néon t8 caisson lumineux publicitaire pancarte lumineuse profilé d'éclairage linéaire néon t8 profile éclairage linéaire enseigne 02 direct enseignes 19a tube leds double face néon à led tbe leds double face tube meds double face enseigne lumineuse caisson enseigne remplacer néon fluo module led enseigne 03

Diamètre du tube

Ø 26 mm – T8

Angle de diffusion

2 x 120°

Efficacité lumineuse

115 lm/W

Type de Led

SMD 3528 Epistar (Taïwan)

Alimentation

85 – 265 V

Température de couleur

Blanc 6000 – 6500°k

Indice de rendu des couleurs (IRC)

> 80 Ra

Température d’utilisation

Entre -20° et + 40°C

Matériaux

Structure alu, faces en polycarbonate transparente

Caractéristiques techniques des tubes Leds haute performance

Longueur

Puissance

Equivalence tube fluo

Flux lumineux

Nb de LEDS

1200 mm

20 W

36 W

2300 lm

216

1500 mm

24 W

58 W

2760 lm

240

Schéma de principe du relamping

direct enseignes 19a tube leds double face tubes led remplacer neon fluo tube leds double face osram enseigne de restaurant rampe lumineuse led pour enseigne enseignes dibond modulee led 12

Schéma de principe pour un montage standard du tube Leds double face

1 tube

Plusieurs tubes (ex : 6 tubes Leds)

direct enseignes 19a tube leds double face enseignes dibond tube à led osram profilé d'éclairage linéaire tubes leds double face osram tarif enseignes lumineuses caisson lumineux publicitaire 01 direct enseignes 19a tube leds double face tube à led osram remplacer neon fluo pancarte lumineuse tube leds double face osram enseigne de restaurant rampe lumineuse led pour enseigne 08

Bi-connecteur pour tube leds (Réf. : 12BICOTAL)

direct enseignes 19a tube leds double face tubes à leds double face osram tube meds double face tarif enseigne publicitaire caisson lumineux publicitaire module led enseigne tbe leds double face 10

Longueurs

Référence

Tube Leds double face – Lg : 1200 mm

12TAL120DF

Tube Leds double face – Lg : 1500 mm

12TAL150DF

Bi-connecteur pour tube Leds

12BICOTAL

  • Durée d’allumage conseillée par jour : 10 h

  • Durée de vie théorique : 30 000 h

Tube Leds Philips

direct enseignes 19a tube leds double face neon leds profilé d'éclairage linéaire tube lumineux effet néon caisson enseigne lumineux profile éclairage linéaire enseigne 04

Nous vous proposons une fiche de documentation technique afin de vous permettre une utilisation optimale de l’ensemble de nos produits Leds disponible dans notre gamme.

Vous y trouverez des informations concernant :

  • Les principes de câblages des modules Leds.

  • Des conseils techniques.

  • Les règles à respecter pour des lettrages Leds.

  • Le schéma de principe d’une installation d’enseigne.



Fiche de documentation technique
