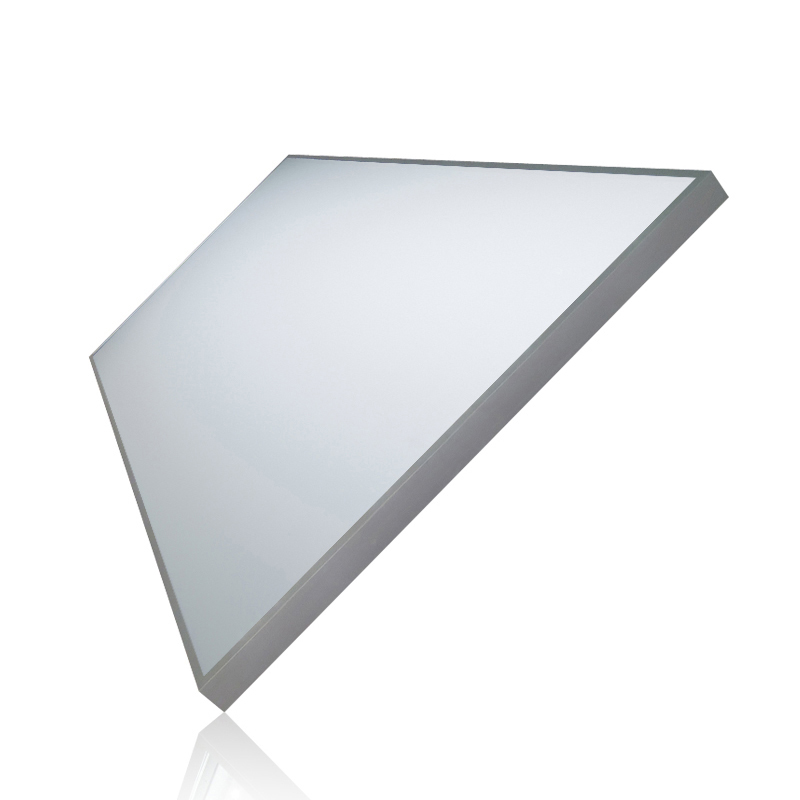

BANDEAU LEDS ULTRA PLAT 50 mm

Fabrication française

Ce caisson lumineux est le plus fin et le plus léger de notre gamme avec son épaisseur de seulement 50 mm qui lui permettra de répondre aux attentes de vos clients.

  • Équipement lumineux : Barres de Leds rasantes
  • Alimentation : 230 V (Intégrée)
  • Faces : Plexiglas
  • Dimensions : Standard et sur mesure
  • Épaisseur : 50 mm

Ce caisson lumineux simple face plane retro-éclairé dispose d’une structure en aluminium extrudé d’une épaisseur de 50 mm et d’une finition anodisé naturel. Le fond du caisson est en Dibond blanc d’épaisseur 3 mm. Afin de répondre à toutes les demandes, un laquage époxy toutes teintes Ral est possible en option. Ce type de laquage possède un grand nombre de coloris de la gamme Ral et à une excellente tenue dans le temps.

Les bandeaux Leds ultra plats 50 mm disposent de plusieurs formats standards, il est cependant possible de fabriquer des formats sur mesure sur simple demande de votre part.

L’équipement lumineux de cette enseigne lumineuse ultra fine se fait par des barres de Leds rasantes. En fonction de l’utilisation requise par votre bandeau nous installons 2 types de barres de Leds. Pour une utilisation extérieur il s’agira de barres de Leds rasantes étanches Philips de 3,84 W et pour une installation en intérieur l’équipement se fera par des barres de Leds rasantes non étanches Epistar de 0,64 W par Led. Dans les 2 cas l’alimentation se fera par l’intermédiaire d’un convertisseur 230V – 24V Meanwell étanche placé à l’intérieur du caisson. L’utilisation de barres de Leds rasantes garantie un éclairage uniforme quelque soit la taille du caisson.

Le raccordement électrique de ce caisson lumineux plat sur mesure se fait directement sur le 230 V par un domino placé à l’intérieur de l’enseigne. Ce système permet un raccordement rapide au réseau électrique.

Le fond des bandeaux Leds ultra plats 50 mm est en Dibond d’épaisseur 3 mm, la face quant à elle est en Plexiglas extrudé blanc diffusant de 3 ou 4 mm.

Grâce à ses 2 types d’équipements Leds , ce caisson lumineux faible épaisseur peut donc être destiné à un usage extérieur (Enseignes lumineuses, …) ou à un usage intérieur (Poster box, porte menu, …).

Il est à noter qu’il vous faut bien nous préciser lors de chaque commande la position des parcloses sur le bandeau (haut, bas, droite, gauche).

Formats

Standard et sur mesure

Cadre

Aluminium anodisé

Couleur

Gris anodisé et toutes teintes Ral

Fond

Dibond 3 mm

Face

Plexiglas blanc diffusant

Épaisseur

50 mm

Équipement lumineux

Barres de leds rasantes (étanches ou non-étanches)

Alimentation

Alimentation Meanwell intégrée

Raccordement électrique

Par domino sur le 230 V

Fixations

Par le fond du caisson

Schéma des bandeaux Leds ultra plats 50 mm.

direct enseignes 16 bandeau sf 50 bandeau lumineux faible epaisseur caissons ultra plats leds caisson lumineux plat sur mesure fabricant caisson lumineux 02

Dimensions du bandeau lumineux faible épaisseur.

direct enseignes 16 bandeau sf 50 bandeau lumineux faible epaisseur caisson lumineux faible epaisseur sur mesure barre de leds rasantes etanche eclairage rasant 01

direct enseignes 16 bandeau sf 50 fabricant enseigne lumineuse caisson lumineux enseigne pas cher fabrication caisson lumineux caissons ultra plats barre de leds 09

Équipements lumineux disponibles en fonction de l’usage désiré

USAGE INTERIEUR

USAGE EXTERIEUR

direct enseignes 16 bandeau sf 50 barre de lumiere barre de leds rasantes caissons ultra plats barre de leds caisson lumineux retro eclaire enseigne lumineuse exterieur 05

Barres de Leds non-étanches

direct enseignes 16 bandeau sf 50 barre de leds rasantes 3,84 w etanche barre de lumiere caisson lumineux enseigne pas cher caisson enseigne 04

Barres de Leds étanches

L’alimentation des caissons ultra plats Leds se fait par des convertisseur Meanwell

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

Laquage époxy toutes teintes Ral disponible en option

direct enseignes 16 bandeau sf 50 caissons lumineux ultra plats enseigne lumineuse faible epaisseur enseigne lumineuse slim sur mesure reglette a leds 06

Inter pompier disponible en OPTION :

direct enseignes 03 pel inter pompier 72dpi05

Obligatoire selon norme d’installation EN 50107

Schéma de principe d’une installation d’enseigne

direct enseignes 03 pel schema de principe enseigne06



Format standard

Bandeau 50 mm – usage extérieur

Barres de Leds Rasantes étanches

Bandeau 50 mm – usage intérieur

Barres Leds Rasantes non étanches

500 x 1000 mm

2BLR5-5OSR

2BLR5-5

600 x 1250 mm

2BLR6-5OSR

2BLR6-5

700 x 1500 mm

2BLR7-5OSR

2BLR7-5

800 x 1750 mm

2BLR8-5OSR

2BLR8-5

900 x 2000 mm

2BLR9-5OSR

2BLR9-5

Autres formats de caissons ultra plats Leds sur demande

Il est important de bien préciser, lors de la commande la position des parcloses.

emballage caisson lumineux

Pour l’expédition notre emballage assure un maximum de protection :

  • Cornières cartons en U

  • Faces par carton rigide

  • Protection des angles
