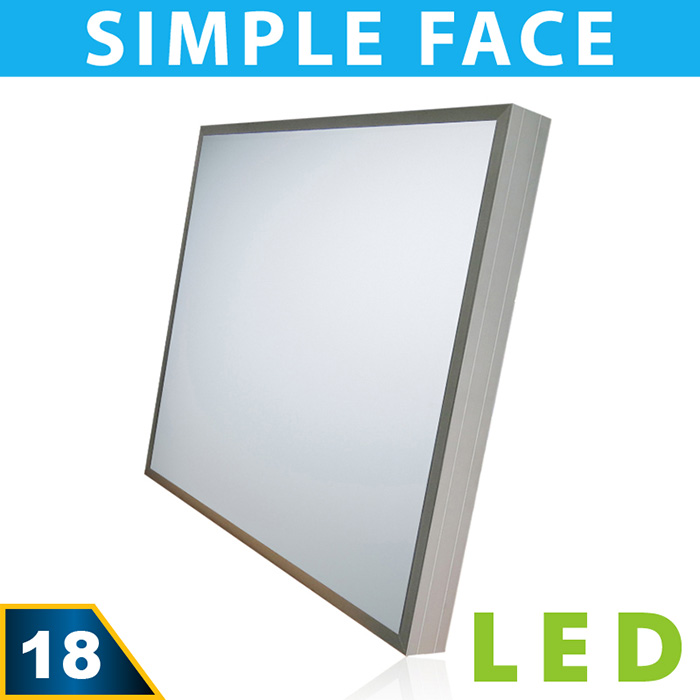

BANDEAU LEDS ULTRA PLAT 70 mm

Fabrication française

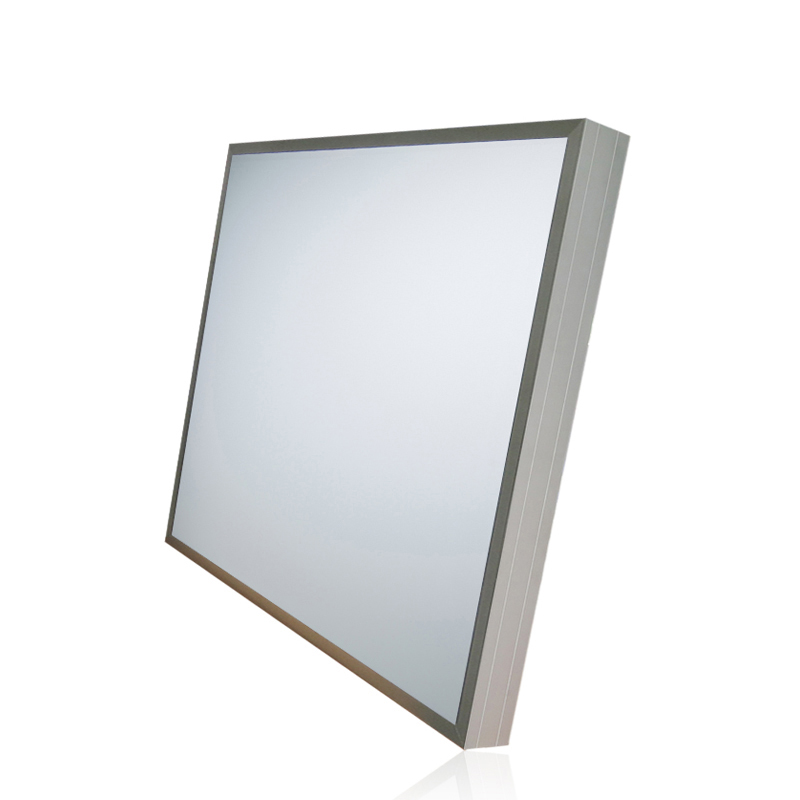

Ce caisson ultra plat Led dispose d’une épaisseur de 70 mm, il est disponible en format standard et sur mesure, ce qui lui permet de répondre à l’attente de vos clients.

  • Équipement lumineux : Barres de Leds et Leds périphériques
  • Alimentation : 230 V (Intégrée)
  • Faces : Plexiglas
  • Dimensions : Standard et sur mesure
  • Épaisseur : 70 mm

Le caisson ultra plat Led possède une structure en aluminium extrudé de 70 mm de largeur avec une finition anodisé naturel, garantissant une excellente résistance aux agressions naturelles extérieures. Le fond est en Dibond blanc d’épaisseur 3 mm. Afin de répondre à toutes les demandes, un laquage époxy toutes teintes Ral est possible en option. Ce type de laquage résistant possède une vaste gamme de coloris pouvant répondre à toutes les demandes.

Les bandeaux Leds ultra plats 70 mm sont disponibles en formats standards et sur mesure sur simple demande.

Le bandeau ultra plat lumineux dispose de 2 types d’équipement lumineux, choisi en fonction des dimensions du caisson. Pour les plus faibles hauteurs (Maxi 700 mm), l’équipement se fait par des Leds périphériques 1,32 W étanches apposées en haut et en bas du caisson sur le profilé aluminium. Pour des dimensions plus grandes cet équipement se fera par des barres de Leds rasantes (étanches ou non étanches) installées en fond de caisson. L’ensemble de ces équipements Leds garantissent un éclairage uniforme sur l’ensemble de la face du caisson.

Un convertisseur Meanwell étanche est intégré à l’intérieur des bandeaux Leds ultra plats 70 mm, il permet le raccordement électrique directement sur le 230 V par l’intermédiaire d’un domino en place à l’intérieur du bandeau lumineux faible épaisseur.

Le fond des caissons ultra plats 70 mm est en Dibond blanc d’épaisseur 3 mm et la face est en Plexiglas blanc diffusant d’épaisseur 3 mm.

Avec ce type d’équipement par Leds, cette enseigne lumineuse ultra fine peut être destinée à un usage intérieur (Poster box, porte menu, …) ou à un usage extérieur (Enseignes lumineuses, …).

Il est à noter qu’il vous faut bien nous préciser lors de chaque commande la position des parcloses sur le bandeau ultra plat lumineux Leds (haut, bas, droite, gauche).

Formats

Standard et sur mesure

Cadre

Aluminium anodisé

Couleur

Gris anodisé et toutes teintes Ral en option.

Fond

Dibond 3 mm

Face

Plexiglas blanc diffusant

Épaisseur

70 mm

Équipement lumineux

Barres de Leds rasantes et Leds périphériques

Alimentation

Alimentation Meanwell intégrée

Raccordement électrique

Par domino sur le 230 V

Fixations

Par le fond du caisson

Schéma des bandeaux Leds ultra plats 70 mm selon l’équipement lumineux installé.

Barres de Leds rasantes

direct enseignes 17 bandeau sf 70 bandeaux leds ultra plats 70 mm bandeau ultra plat lumineux leds peripheriques caisson lumineux plat sur mesure 04

Leds périphériques 1,32 W

direct enseignes 17 bandeau sf 70 caisson ultra plat leds caissons ultra plats 70 mm caisson lumineux faible epaisseur sur mesure enseigne boitier simple face plane 09

Dimensions du caisson lumineux plat sur mesure.



direct enseignes 17 bandeau sf 70 caisson ultra plat lumineux bandeau ultra plat lumineux leds peripheriques bandeau lumineux slim caisson lumineux plat sur mesure 10

Dimensions du profilé

direct enseignes 17 bandeau sf 70 bandeau ultra plat leds peripheriques enseigne boitier simple face plane caisson ultra plat leds eclairage elliptique leds enseigne 02



Équipements lumineux disponibles en fonction de l’usage désiré

USAGE INTERIEUR

USAGE EXTERIEUR

USAGE INTERIEUR & EXTERIEUR

direct enseignes 17 bandeau sf 70 barre de lumiere barre de leds rasantes bandeau lumineux ultra plat led barre lumineuse barres de leds reglettes a leds 07

Barres de Leds non-étanches

direct enseignes 17 bandeau sf 70 barre de leds rasantes 3,84 w etanche bandeau ultra plat lumineux enseigne lumineuse ultra fine 06

Barres de Leds étanches

direct enseignes 17 bandeau sf 70 modules elliptiques modules led elliptique 1,32w modules leds 1,32w peripheriques caissons ultra plats barre de leds 12

Leds périphériques

Alimentation électrique Meanwell intégrée dans ce bandeau lumineux slim.

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

Laquage époxy toutes teintes Ral disponible en option

direct enseignes 17 bandeau sf 70 caisson ultra plat led bandeau lumineux faible epaisseur caisson lumineux plat simple face plane module led peripherique 08

Inter pompier disponible en OPTION :

direct enseignes 03 pel inter pompier 72dpi05

Obligatoire selon norme d’installation EN 50107

Schéma de principe d’une installation d’enseigne

direct enseignes 03 pel schema de principe enseigne06



Désignation

Format standard

Références

Bandeau Leds ultra plats 70 mm

500 x 1000 mm

2BLR5-7

Bandeau Leds ultra plats 70 mm

600 x 1250 mm

2BLR6-7

Bandeau Leds ultra plats 70 mm

700 x 1500 mm

2BLR7-7

Bandeau Leds ultra plats 70 mm

800 x 1750 mm

2BLR8-7

Bandeau Leds ultra plats 70 mm

900 x 2000 mm

2BLR9-7

Autres formats de caissons ultra plats Leds sur demande.

Il est important de bien préciser, lors de la commande la position des parcloses.

emballage caisson lumineux

Pour l’expédition notre emballage assure un maximum de protection :

  • Cornières cartons en U

  • Faces par carton rigide

  • Protection des angles
