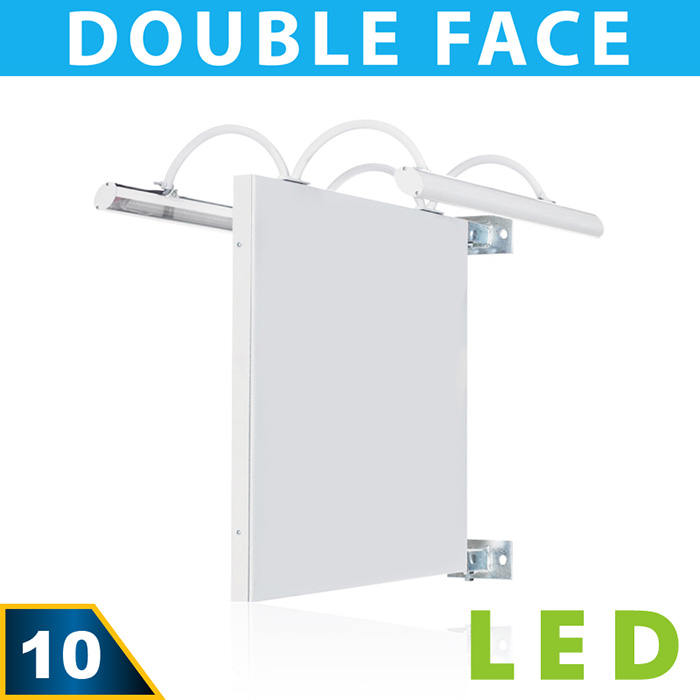

ENSEIGNE DOUBLE FACE TÔLE LEDS

Fabrication française

L’enseigne double face tôle Led est équipée de 2 profilés d’éclairage linéaire Micro Led avec ruban Leds de puissance, garantissant une consommation d’énergie de seulement 20 W.

  • Équipement lumineux : Ruban Leds de puissance
  • Alimentation : 230 V
  • Faces : Caisson double face tôle aluminium
  • Dimensions : Standard 600 x 600 mm
  • Épaisseur : 35 mm sans P.E.L.

Cette enseigne drapeau double face Led est constituée de 2 faces en tôle aluminium prélaqué blanc avec bords pliés de 35 mm. Une structure interne en tube aluminium de section 30 x 30 mm et 2 bras de fixation avec  platines. Cette enseigne est donc de part sa conception et ses matériaux à la fois résistante et légère. Cette enseigne drapeau lumineuse est en standard de couleur blanche, cependant un laquage époxy toutes teintes Ral est possible en option. Ce laquage peut concerner uniquement les faces, uniquement les profilés d’éclairage linéaire Micro Led ou l’ensemble complet.

Cette enseigne double face tôle Led dispose d’un format standard de 600 x 600 x 35 mm (Hors Profilé d’éclairage linéaire), et de 600 x 670 mm en tenant compte des platines de fixations.

Cette enseigne drapeau double face tôle est lumineuse. Pour se faire elle dispose de 2 profilés d’éclairage linéaire de la gamme Micro Led installés sur le dessus du caisson à l’aide de bras de fixation coudés. Ces Profilés Micro Led sont équipés de ruban Led de puissance 24 V (Leds blanches SMD 5050 Epistar) qui permettent un éclairage des faces à la fois efficace et économique, puisque la consommation de l’ensemble n’est que de 20 W, de plus de part sa petite section, le profilé Micro Led rendra l’éclairage plus discret.

Un convertisseur électronique 230 V / 24 V est installé à l’intérieur du caisson, il permet le raccordement de l’enseigne double face tôle Led directement sur le 230 V.  Ce raccordement se fait avec un fil de câblage d’environ 1 m sortant par la tranche du caisson au niveau des platines de fixations.

Cette enseigne perpendiculaire avec éclairage dispose de 2 platines de fixations 2 trous en acier galvanisé de longueur 70 mm.

Une version sans éclairage linéaire du caisson drapeau double face est disponible dans notre gamme.

Format

600 x 600 mm

Chassis

Tube aluminium

Couleur

Blanc et toutes teintes Ral

Épaisseur

35 mm

Éclairage

Par DÉFI Micro Led

Équipement lumineux

Ruban Leds de puissance

Raccordement électrique

Par câble sur le 230 V

Fixations

Platine de fixations 2 trous

Schéma de l’enseigne double face tôle Led

direct enseignes 14 caisson df tole micro led enseigne perpendiculaire double face tole enseigne perpendiculaire double face tole lumineuse 06

Dimensions de l’enseigne perpendiculaire tôle lumineuse

direct enseignes 14 caisson df tole micro led enseigne double face tole led enseigne perpendiculaire tole lumineuse caisson drapeau double face fabricant grossiste enseigne 02

L’éclairage se fait avec des profilé DÉFI Micro Led équipés de Ruban Leds de puissance

direct enseignes 14 caisson df tole micro led enseigne perpendiculaire avec eclairage fabricant grossiste enseigne enseigne drapeau double face tole enseigne 05



direct enseignes 14 caisson df tole micro led bandeau lumineux leds ruban led 24v enseigne drapeau double face tole caisson drapeau double face enseigne dibond 01

Un convertisseur 24 V est situé à l’intérieur du caisson et permet un raccordement direct sur 230 V

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

En option : laquage toutes teintes Ral des panneaux et/ou profilés d’éclairage linéaire

direct enseignes 14 caisson df tole micro led enseignes drapeau tole double face enseigne perpendiculaire sur mesure enseigne lumineuse exterieur 08



Une version non-lumineuse de l’enseigne double face tôle est également disponible.

direct enseignes 14 caisson df tole micro led enseigne perpendiculaire double face tole enseigne perpendiculaire tole lumineuse enseigne grossiste 07

Inter pompier disponible en OPTION :

direct enseignes 03 pel inter pompier 72dpi05

Obligatoire selon norme d’installation EN 50107

Schéma de principe d’une installation d’enseigne

direct enseignes 03 pel schema de principe enseigne06



Désignation

Référence

Enseigne drapeau 600 x 600 mm complète

2DFTML

Plus-value laquage des profilés DÉFI Micro Led une couleur RAL

2PVPCML

Plus-value laquage des faces une couleur RAL

2PVTCML

Plus-value laquage faces et P.E.L. une couleur RAL

2PVGML

Enseigne non lumineuse (sans profilés DÉFI Micro Led)

2DFTMLNL

Ensemble d’éclairage seul

2DFTMLEC

Inter pompier

MDIP

emballage caisson lumineux

Pour l’expédition notre emballage assure un maximum de protection :

  • Cornières cartons en U

  • Faces par carton rigide

  • Protection des angles
