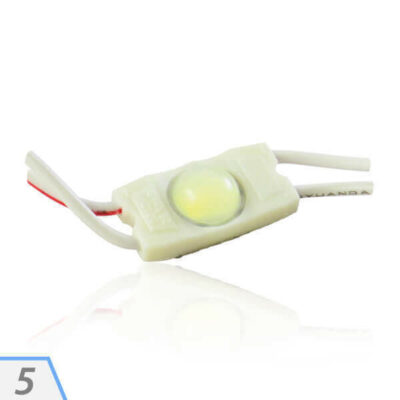

MODULE 1 LED NANO 0,30W

Fabrication française

Ce module Leds de petite taille se glisse presque partout grâce à ses faibles dimensions.

  • Type de Led : SMD 3014 – Epistar (Taïwan)
  • Alimentation : 12 V
  • Puissance : 0,30 W
  • Température de couleur : Blanc 6000-6500°k
  • Flux lumineux : 32 lm

direct enseignes 07a module 1 led nano petit module led lettrage enseigne module leds enseigne lettre petit module leeds lettre enseigne inox brossé tarif enseignes lumineuses lettrage en relief 11

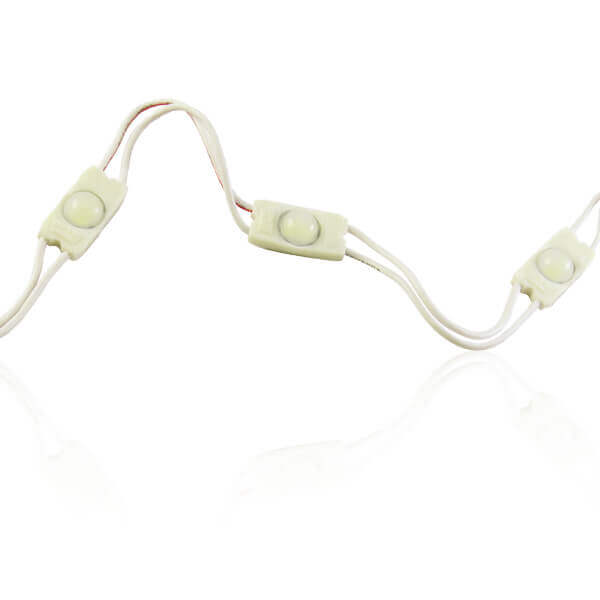

Ce module Led faible dimensions est fourni sous forme de chaine de 20 modules équipés de Leds SMD 3014 Epistar (Taïwan)Alimenté en 12 V pour une puissance de 0,30 W, par des Leds SMD 3014, ce module Led petite taille pour enseigne permettra la réalisation d’éclairage de petites lettres reliefs, de lettres boitiers ou de lettres en bloc Leds. L’une des principales spécificités du format chaine de Led est la flexibilité dont il dispose, ce qui lui donne la possibilité d’une installation dans n’importe quel type de lettrage pour enseigne.

Le module 1 Led 0,30W est équipé d’une Led SMD 3014 disposant d’une optique sphérique lui permettant d’obtenir un très bon angle de diffusion de 160°, c’est cette particularité qui lui permet la réalisation d’un retro éclairage efficace ainsi qu’un bon éclairage Led indirect, il trouvera donc parfaitement sa place dans l’équipement de lettres boitiers. Afin de garantir une bonne résistance aux variations électriques, ce module Led faible encombrement possède un stabilisateur de courant intégré permettant de garantir une bonne résistance aux variations électriques du réseau.

Ce module Led de petite taille possède un corps en PVC. Son indice de protection est l’IP65, il est donc étanche ce qui lui permet d’être utilisé pour réaliser un éclairage Leds en extérieur ou en intérieur.

Ce module 1 Led nano 0,30W est équipé d’un autocollant de positionnement apposé à son dos et qui lui permet une fixation et une installation facile et rapide. Ce module Led faible encombrement ne nécessitera donc ni perçage ni vissage lors de son installation.

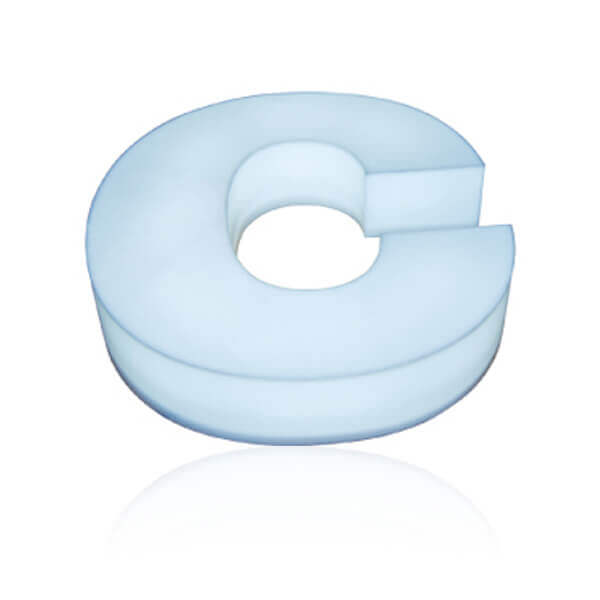

Petite lettre relief

Retro éclairage

direct enseignes 07a module 1 led nano enseigne lettre boitier enseigne lettre alu enseignes lettrages lumineux led smd 3014 petit module led enseigne lettre petit module leeds enseigne 01 direct enseignes 07a module 1 led nano module led faible encombrement petit module leds lettrage enseigne enseigne dibond enseignes lettrages lumineux leds enseigne lumineuse module lde 09



Angle de diffusion

160°

Efficacité lumineuse

105 lm/W

Type de Led

SMD 3014 Epistar (Taïwan)

Couleur du module

Blanc

Alimentation

12 V

Puissance

0,30 W par module

Température de couleur

Blanc 6000 – 6500 °k

Indice de Rendu des couleurs (IRC)

75 Ra

Flux lumineux

32 lm

Nombre de modules par chaine

20

Nombre de modules MAXI à la suite

20

Température d’utilisation

Entre -20° et +50°C

Matériaux

PVC

Dimensions

18 x 9,5 x 5 mm

Fixations

Autocollants

Indice de protection

IP65 – Étanche

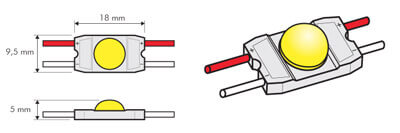

Schéma du module 1 Led nano 0,30W

direct enseignes 07a module 1 led nano module led éclairage indirect module leds enseigne lettre module leds smd tarif enseigne publicitaire lettre enseigne inox brossé enseigne de restaurant 06



direct enseignes 07a module 1 led nano module led 12v led smd 3014 3014 smd module leds enseigne lettre boitier enseigne lettre boitier enseignes lumineuses led module led pour enseigne 04

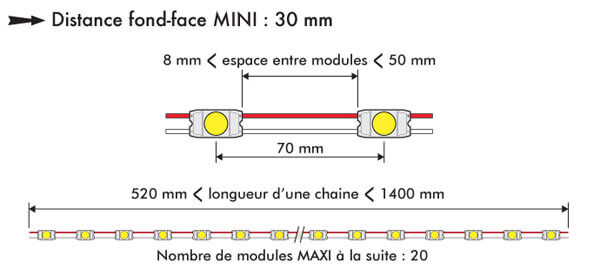

Principe de montage du module 1 Led 0,30W

direct enseignes 07a module 1 led nano ptit module led petit module lrds module led pour enseigne enseigne dibond enseignes lumineuses led modules led enseignes transformateur led 12

Alimentation pour module 1 Led NANO 0,30W disponible dans notre section ALIMENTATIONS

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

Désignation

Référence

Module 1 Led NANO 0,30W

12NANO1

  • Nombre d’heure de fonctionnement conseillé par jour : 10 h

  • Durée de vie théorique : 15 000 h

Module 2 Leds grand angle 0,48W

Module 2 Leds grand angle 0,96W

direct enseignes 07a module 1 led nano module led 12v petit module led 12v caravane petit module leds enseigne lettre 3014 smd module leds tarif enseignes lumineuses leds enseigne lumineuse 05 direct enseignes 07a module 1 led nano module 1 led nano 0,30w petit module led lettrage enseigne module leds lettrage enseigne module leds 12v caravane enseigne lettre boitier module lde 03

Nous vous proposons une fiche de documentation technique afin de vous permettre une utilisation optimale de l’ensemble de nos produits Leds disponible dans notre gamme.

Vous y trouverez des informations concernant :

  • Les principes de câblages des modules Leds.

  • Des conseils techniques.

  • Les règles à respecter pour des lettrages Leds.

  • Le schéma de principe d’une installation d’enseigne.



Fiche de documentation technique
