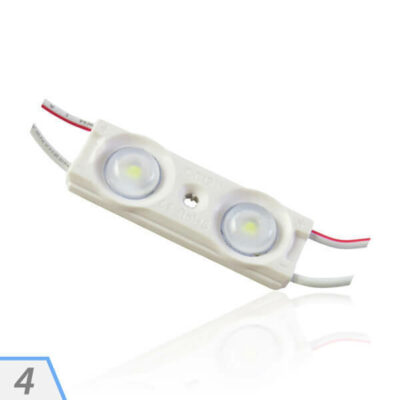

MODULE 2 LEDS GRAND ANGLE 0,96W

Fabrication française

Malgré sa petite taille, ce module possède une efficacité lumineuse de 94 lm/W.

  • Type de Led : SMD 2835 – Epistar (Taïwan)
  • Alimentation : 12 V
  • Puissance : 0,96 W
  • Température de couleur : Blanc 6500 – 7500°k
  • Flux lumineux : 90 lm

direct enseignes 04a module 2 leds 096w module led smd 3835 module leds pour lettres relief éclairage indirect led pour lettres relief éclairage indirect module à leds linéaire blanc froid 12

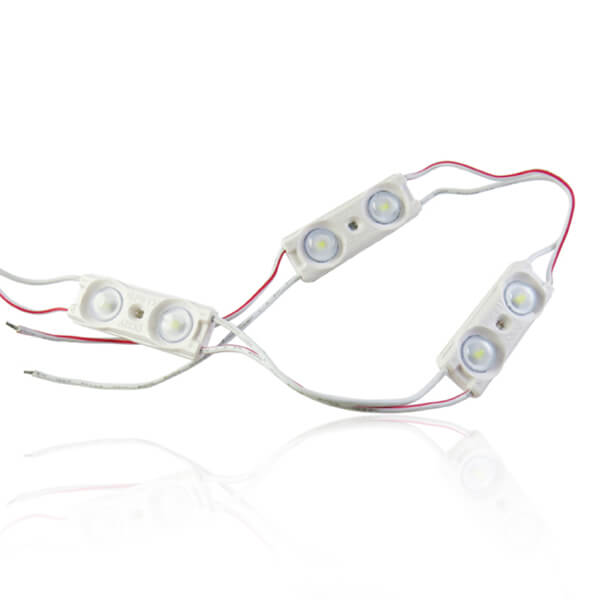

Ce modèle de module Led grand angle est vendu sous forme de chaine de Leds de 40 modules équipées par des Leds SMD 2835 de chez Epistar (Taïwan). La puissance de chaque module leds “grand angle” est de 0,96 W pour une alimentation en 12 V. La température de couleur est comprise entre 6500 et 7500°k selon la classe de tolérance Mac Adam Ellipse 3, ce qui est équivalent à un blanc froid et proche de la lumière du jour. La disposition sous forme de chaine donne une grande flexibilité, ce qui permet de gagner en souplesse pour l’installation. Ce module Led pour enseigne peut donc être très facilement installé dans des lettres relief avec éclairage indirect, des lettres boitier plexi, mais également à l’intérieur de caissons lumineux.

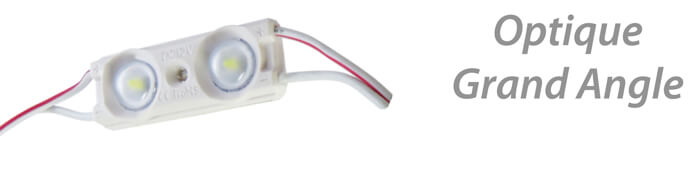

Ce type de module 2 Leds grand angle 0,96W dispose d’une optique grand angle de 160°, idéal pour réaliser du retro éclairage ainsi que de l’éclairage indirect notamment pour équiper des lettres boitier. Un stabilisateur de courant est intégré dans chaque module Led grand angle permettant une plus grande résistance aux variations de tensions que peut rencontrer la chaine de Led.

Le module 2 Leds grand angle 0,96W possède une coque en PVC, une lentille avec optique grand angle ainsi qu’une semelle en aluminium garantissant une bonne dissipation de la chaleur. Ce sont ces caractéristiques qui rendent chaque module Led grand angle étanche, donc utilisable aussi bien en extérieur qu’en intérieur (indice de protection IP67).

Un autocollant de positionnement 3M est disposé sur le dos du module 2 Leds grand angle 0,96W, il possède également un trou de diamètre 3,2 mm permettant de visser le module. L’installation de chaque module est donc facile et rapide.

  • Lettres boitier plexi

  • Lettres relief éclairage indirect

  • Caissons lumineux

  • Retro éclairage

  • Intérieur et extérieur

Lettre éclairage direct

Caisson lumineux

Lettre éclairage indirect

direct enseignes 04a module 2 leds 096w module leds pour lettres boitier plexi modules leds pour lettres boitier plexi lettre relief dibond enseigne lettre découpée enseigne lettre alu 13 direct enseignes 04a module 2 leds 096w caisson lumineux led grand angle 0,96w module 2 leds enseigne bandeaux modules led enseigne bandeaux enseignes lettre boitier enseigne 03 direct enseignes 04a module 2 leds 096w module led enseigne bandeaux enseigne lettre dibond enseigne lumineuse vintage modules led caisson enseigne module led enseigne 07

Angle de diffusion

 160°

Efficacité lumineuse

 94 lm/W

Type de Led

 SMD 2835 Epistar (Taïwan)

Couleur du module

 Blanc

Alimentation

 12 V

Puissance

 0,96 W par module

Température de couleur

 6500° – 7500 °k

Flux lumineux

 90 lm

Nombre de modules par chaine

 40

Nombre de modules MAXI à la suite

 40

Température d’utilisation

 Entre -20° et +50°C

Matériaux

 PVC + semelle alu

Dimensions

 Lg : 45,5 mm

Fixations

 Vis + autocollant de positionnement

Indice de protection

 IP 67 – Étanche

Schéma du module grand angle.

direct enseignes 04a module 2 leds 096w module led enseigne bandeaux modules leds pour lettres relief éclairage indirect enseigne dibond module led blanc froid enseigne letttre lumineuse 10

Composition du module 2 Leds grand angle 0,96W.

direct enseignes 04a module 2 leds 096w module 2 leds grand angle 0,96w modules leds pour lettres relief éclairage indirect module grand angle ldes tarif enseignes lumineuses letttre lumineuse 09 direct enseignes 04a module 2 leds 096w led grand angle 0,96w module leds pour lettres boitier plexi module led blanc froid enseigne module à leds linéaire blanc froid enseigne dibond 05

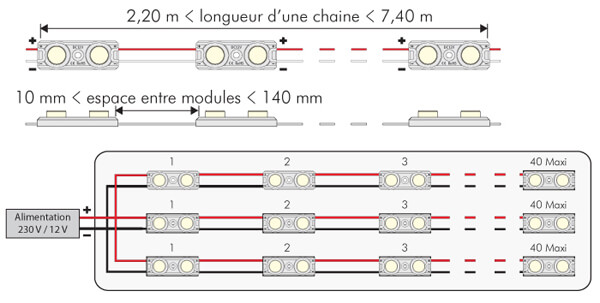

Principe de montage du module Led grand angle 0,96W.

direct enseignes 04a module 2 leds 096w module 2 leds grand angle 0,96w module 2 leds enseigne bandeaux leds pour lettres relief éclairage indirect modules leds pour lettres boitier plexi 06

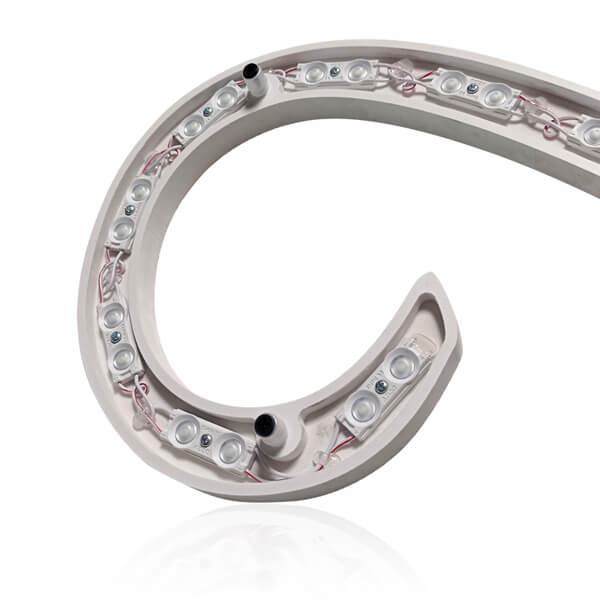

Exemple d’installation dans des Lettres de relief 60 et 80 mm :

Lettres de relief 80 mm

Lettres de relief 120 mm

direct enseignes 04a module 2 leds 096w 2 leds grand angle 0,96w leds pour lettres relief éclairage indirect lettre enseigne inox module led blanc froid enseigne leds enseigne lumineuse 01 direct enseignes 04a module 2 leds 096w tarif enseigne publicitaire led smd 2835 odule grand angle leds enseigne dibond modules led enseignes lettre relief dibond letttre lumineuse 16

Tableau indicatif des distances entre modules à respecter en fonction de l’épaisseur des lettres :

Distance Fond/Face

Distance entre rangées (entr’axe)

Distance entre modules (entr’axe)

80 mm

120 mm

80 mm

120 mm

120 mm

130 mm

Alimentations pour module 2 Leds grand angle 0,96W disponible à la section ALIMENTATIONS

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

Désignation

Référence

Module 2 Leds grand angle 0,96 W (par chaine de 40)

12MGA296

  • Nombre d’heures de fonctionnement conseillé par jour : 10 h

  • Durée de vie théorique : 35 000 h

Module 2 Leds grand angle 0,48W

Module 2 Leds Nano 0,30W

direct enseignes 04a module 2 leds 096w module led enseigne bandeaux modules led caisson enseigne modules leds pour lettres relief éclairage indirect enseigne lettre dibond led smd 2835 08 direct enseignes 04 module 2 leds 096w module leds pour lettres relief éclairage indirect odule grand angle leds enseignes lettre boitier enseigne lettre découpée leds enseigne lumineuse 17

Nous vous proposons une fiche de documentation technique afin de vous permettre une utilisation optimale de l’ensemble de nos produits Leds disponible dans notre gamme.

Vous y trouverez des informations concernant :

  • Les principes de câblages des modules Leds.

  • Des conseils techniques.

  • Les règles à respecter pour des lettrages Leds.

  • Le schéma de principe d’une installation d’enseigne.



Fiche de documentation technique
