MODULE 3 LEDS GRAND ANGLE 0,72W

Fabrication française

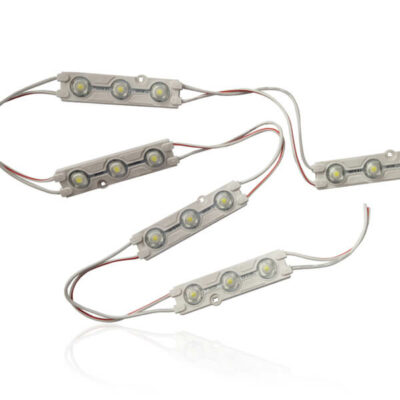

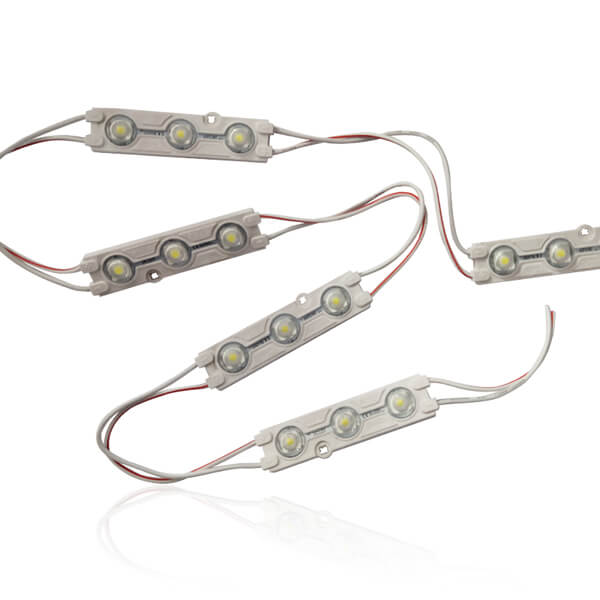

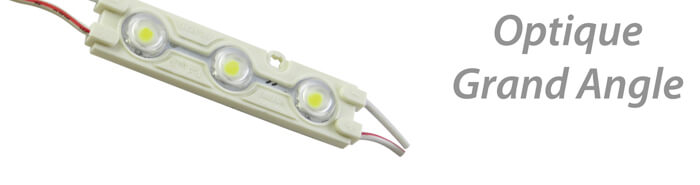

Ce module possède une optique grand angle lui offrant un angle de diffusion de 160°.

  • Type de Leds : SMD 5050 – Epistar (Taïwan)
  • Alimentation : 12 V
  • Puissance : 0,72 W
  • Température de couleur : Blanc 6000 – 7000 °k
  • Flux lumineux : 60 lm

direct enseignes 03a module 3 leds 072w led 5050 smd led caisson enseigne lettrage lumineux en relief enseignes dibond lettre illuminée leds enseigne et signalétique led module led 02

Ce module Leds à large éclairage est disponible sous forme de chaine disposant de 40 modules de type SMD 5050 de chez Epistar (Taïwan). La puissance de chaque module 3 Leds grand angle est de 0,72 W pour une alimentation en 12 V. La conception du module 3 Leds grand angle est parfaite pour réaliser l’éclairage de lettres relief avec éclairage indirect, de lettres boitier plexi, mais également de caissons lumineux pour enseignes. L’un des avantages du format sous forme de chaine de Led est que ce module Led grand angle dispose d’une grande flexibilité qui lui permet d’être installé quasiment partout.

Chacun des modules 3 Leds grand angle 0,72W possède donc 3 Led SMD 5050 performantes avec optique spéciale offrant un très bon angle de diffusion de 160°. Ce grand angle de diffusion lui permet la réalisation d’un excellent rétro éclairage, mais également un éclairage indirect efficace. Ce module Leds pour lettres relief éclairage indirect  intègre un stabilisateur de courant permettant d’éviter à chaque module Led pour enseigne de subir les éventuels variations électriques propres à certaines installations.

Le module 3 Leds grand angle 0,72W dispose d’une semelle en aluminium permettant de bien dissiper la chaleur, ainsi qu’une coque PVC. Ces modules Leds pour lettres boitier plexi sont étanches, en effet leur indice de protection est l’IP 67, ils peuvent donc aussi bien être utilisés en extérieur qu’en intérieur.

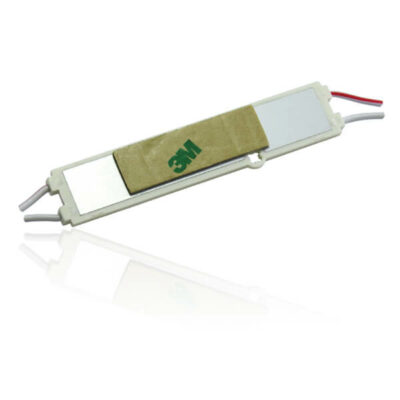

L’installation de ce module Led grand angle 0,72W professionnel est simple puisque chaque module dispose d’un trou de fixation permettant une fixation par vis, ainsi qu’un autocollant de positionnement 3M à son dos.

  • Lettres boitier plexi

  • Lettres relief éclairage indirect

  • Caissons lumineux

  • Intérieur et extérieur

Lettre éclairage indirect

Caisson lumineux

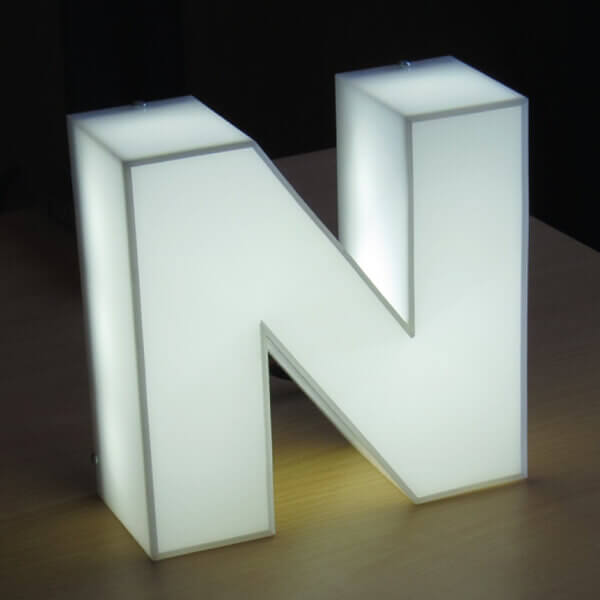

Lettre boitier plexi

direct enseignes 03a module 3 leds 072w module led enseignes bandeaux led pour lettres relief éclairage indirect module 2 ldes grossiste enseigne français module led pour enseigne 09 direct enseignes 03a module 3 leds 072w module 3 leds grand angle 0,72w module leds pour lettres relief éclairage indirect led grand angle 0,72w professionnel module led enseigne 06 direct enseignes 03a module 3 leds 072w module led grand angle avec éclairage indirect module 2 leds caisson enseigne led pour lettres relief éclairage indirect enseigne lettre découpée 12

Angle de diffusion

160°

Efficacité lumineuse

83 lm/W

Type de Led

SMD 5050 Epistar (Taïwan)

Couleur du module

Blanc

Alimentation

12 V

Puissance

0,72 W par module

Température de couleur

Blanc 6000 – 7000°k

Flux lumineux

60 lm

Nombre de modules par chaine

40

Nombre de modules MAXI à la suite

40

Température d’utilisation

Entre -20° et + 50°C

Matériaux

Coque PVC + lentille + semelle alu

Dimensions

65 x 15 x 6,8 mm

Fixations

Vis + autocollant de positionnement

Indice de protection

IP 67 – Étanche

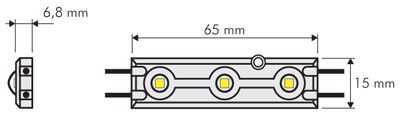

Schéma du module 3 Leds 0,72W

direct enseignes 03a module 3 leds 072w module led enseignes bandeaux led pour lettres relief éclairage indirect led grand angle 0,72w professionnel module de leds blanc enseigne 08

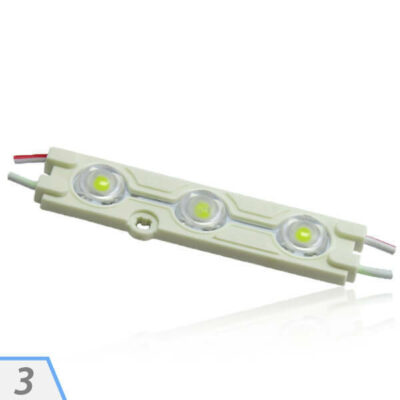

Composition du module 3 Leds grand angle 0,72W

direct enseignes 03a module 3 leds 072w module 3 leds grand angle 0,72w module leds pour lettres relief éclairage indirect module 2 leds caisson enseigne lettre illuminée leds 07 direct enseignes 03a module 3 leds 072w modules leds pour lettres relief éclairage indirect module led enseigne bandeaux modules led enseigne bandeaux grossiste enseigne français 15

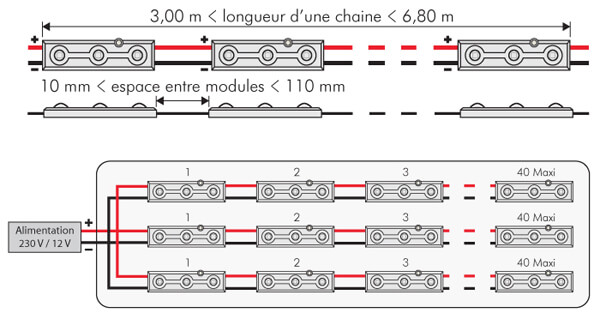

Principe de montage du module 3 Leds 0,72W

direct enseignes 03a module 3 leds 072w led smd 5050 5050 module led qualité fabricant grossiste enseigne lettrage lumineux en relief module 2 keds enseigne enseignes dibond 03

Installation du module Led pour enseigne dans lettres de relief 80 mm :

direct enseignes 03a module 3 leds 072w led smd 5050 led caisson enseigne 5050 module led qualité module led grand angle avec éclairage indirect commander led grand angle 0,72w 04

Tableau indicatif des distances à respecter en fonction de l’épaisseur des lettres :

Distance Fond/Face

Distance entre rangées (entr’axe)

Distance entre modules (entr’axe)

80 mm

130 mm

130 mm

100 mm

150 mm

150 mm

Alimentation pour module 3 Leds grand angle disponible dans notre section ALIMENTATIONS

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

Désignation

Référence

Module 3 Leds grand angle 0,72W (par chaine de 40)

12MGA3BC

  • Nombre d’heures de fonctionnement conseillé par jour : 10 h

  • Durée de vie théorique : 35 000 h

Module 2 Leds grand angle 0,48W

Module 2 Leds Nano 0,30W

direct enseignes 03a module 3 leds 072w module led grand angle 12v pour caravane module leds pour lettres relief éclairage indirect fabricant grossiste enseigne 11 direct enseignes 03 module 3 leds 072w module led grand angle 12v pour caravane leds pour lettres relief éclairage indirect prix module 3 leds grand angle 0,72w module led 16



Nous vous proposons une fiche de documentation technique afin de vous permettre une utilisation optimale de l’ensemble de nos produits Leds disponible dans notre gamme.

Vous y trouverez des informations concernant :

  • Les principes de câblages des modules Leds.

  • Des conseils techniques.

  • Les règles à respecter pour des lettrages Leds.

  • Le schéma de principe d’une installation d’enseigne.



Fiche de documentation technique
