DÉFI EN MODULE ÉCO

Fabrication française

Sortie du passe-fil et raccordement électrique entre modules à faire par vos soins.

  • Type de profilé : DÉFI
  • Équipements lumineux : Tubes fluorescents T8
  • Alimentation : 230 V
  • Utilisation : Intérieure et extérieure

direct enseignes 08 module eco eclairage lineaire enseigne goulotte lumineuse led complete 25

Ce profilé d’éclairage linéaire est disponible en 3 longueurs : 1,53 m, 2 m, et 3 m. Cependant à l’instar du profilé DÉFI classique il est possible d’en mettre plusieurs bout à bout afin d’obtenir des longueurs de rampes d’éclairage beaucoup plus grandes.

Cette rampe d’éclairage est équipée de 2 rangées de tubes fluorescents T8 (diamètre 26 mm) haut rendement. Assurant ainsi un éclairage régulier et puissant sans tâche de lumière ni zone d’ombre. De plus l’éclairage du profilé DÉFI en module ÉCO est asymétrique : les 2 rangées de tubes fluorescents sont installées en quinconces dans le profilé, cela garantie un bon retour de lumière sur le panneau.

L’alimentation électrique du profilé DÉFI en module éco se fait par ballasts électroniques permettant un raccordement sur le 230 V. Un passe fil est fourni et devra être installé par vos soins. De plus une seule alimentation suffit pour le raccordement de plusieurs rampes d’éclairages.

La rampe d’éclairage linéaire en module éco, ainsi que les bras et embouts d’extrémités sont de couleur blanche RAL 9003 obtenu par un laquage époxy robuste. Cependant le profilé DÉFI en module ÉCO couleur est disponible ICI.

Des bras de fixations au choix et GRATUITS de 50, 100 ou 200 mm sont compris avec cette casquette lumineuse. Ils permettent une installation facile du profilé linéaire en module éco mais aussi d’affiner la hauteur d’éclairage désirée (Cf onglets ci-dessous).

Un diffuseur methacrylate pointe diamant assure la protection des tubes fluorescents ainsi qu’une bonne diffusion de la lumière, il se glisse dans le profilé d’éclairage linéaire module éco permettant ainsi une maintenance facile.

Bien que cette goulotte lumineuse ne soit disponible qu’en 3 longueurs, il est cependant possible d’obtenir des longueurs d’éclairage supérieur en mettant bout à bout plusieurs profilés en modules éco et en utilisant un profilé de raccordement intérieur disponible en plus-value.

Une version avec équipement par TUBES LEDS du profilé DÉFI en module ÉCO est également disponible dans notre gamme.

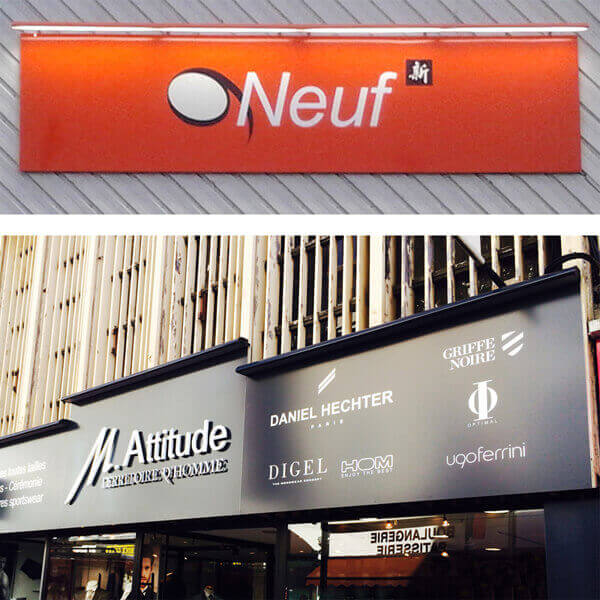

  • Éclairage de panneaux extérieurs de toutes longueurs

  • Éclairage de lettres

  • Éclairage d’enseignes

  • Éclairage d’affiches

  • Intérieur et extérieur

direct enseignes 08 module eco rampe d eclairage enseigne magasin modules eco grossiste enseigne profile eclairage lineaire 12

direct enseignes 08 module eco rampe d eclairage enseigne economique grossiste enseigne france kit rampe eclairage enseigne 1 09

Hauteur d’éclairage en fonction de la longueur de bras utilisée

Exemple pour un profilé DÉFI en module ÉCO équipé de 2 T8HR :

Applique directe murale (a)

Bras de 50 mm (a)

Bras de  100 mm (b)

Bras de 200 mm (c)

direct enseignes 08 module eco rampe eclairage enseigne defi profile pour eclairage lineaire defi profile eclairage lineaire 15 direct enseignes 08 module eco rampe eclairage enseigne goulotte eclairage enseigne profile pour eclairage lineaire 16 direct enseignes 08 module eco rampe d eclairage enseigne magasin eclairage enseigne magasin bandeau eclairage pour enseigne 14 direct enseignes 08 module eco profile d eclairage lineaire aluminium profil pour eclairage lineaire profil eclairage lineaire aluminium 05

Supports de fixation préconisés :

  • (a) : Applique directe ou bras de 50 mm pour une hauteur de panneau de 500 mm

  • (b) : Bras de 100 mm pour une hauteur de panneau de 1 000 mm

  • (c) : Bras de 200 mm pour une hauteur de panneau de 1 500 mm

  • (d) : Bras de 330 mm pour une hauteur de panneau de 2 000 mm

Dimensions

Section de 65 x 137 mm

Longueurs

1,53 m, 2 m, et 3 m

Alimentation

230 V

Équipement lumineux

Tubes fluorescents T8 haut rendement

Hauteur d’éclairage

Jusqu’à 1,5 m de hauteur

Température de couleur

Blanc 6500°k

Bras de fixation

50, 100 ou 200 mm compris

Laquage époxy

Blanc Ral 9003

Profilé de raccordement

En option

Passe fil

Fourni

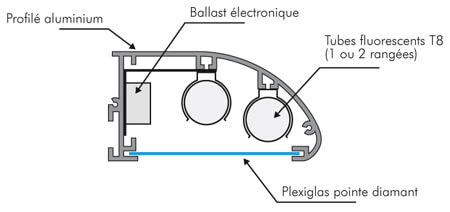

Schéma de la casquette lumineuse pour enseigne modules ÉCO.

direct enseignes 08 module eco profile defi en module eco eclairage lineaire led goulotte eclairage lumineuse led profile eclairage lineaire grossiste enseigne france 07

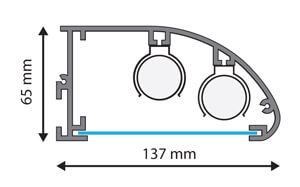

Dimensions du profilé DÉFI en module ÉCO.

direct enseignes 08 module eco profile defi en module eco enseigne lumineuse tarif profile eclairage lineaire 08

L’installation des profilés se fait simplement en plusieurs étapes

  • Installation des bras de fixations

  • Mise en place des profilés d’éclairages

  • Fixations des profilés d’éclairages

  • Réglage de l’éclairage


Les profilés de raccordement permettent d’obtenir de nombreuses longueurs de rampe d’éclairage

direct enseignes 03 pel profile raccordement04

direct enseignes 08 module eco casquette lumineuse enseigne modules eco casquette pour enseigne lumineuse modules eco goulotte lumineuse complete 01

Notre profilé DÉFI est équipé de tubes fluorescents

direct enseignes 04 images divers tubes fluos 06

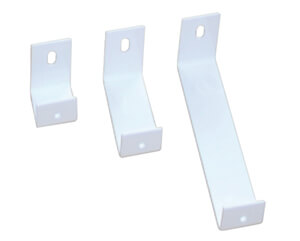

AU CHOIX et GRATUITS : bras de fixation de 50, 100 et 200 mm

direct enseignes 08 module eco eclairage lineaire enseigne economique bandeau eclairage enseigne modules eco grossiste enseigne france 03

Inter pompier disponible en OPTION :

direct enseignes 03 pel inter pompier 72dpi05

Obligatoire selon norme d’installation EN 50107

Schéma de principe d’une installation d’enseigne

direct enseignes 03 pel schema de principe enseigne06



Désignation

Références

Profilé d’éclairage linéaire DÉFI – MODULES ÉCO – longueur 1,53 mètre

MD153

Profilé d’éclairage linéaire DÉFI – MODULES ÉCO – longueur 2 mètres

MD200

Profilé d’éclairage linéaire DÉFI – MODULES ÉCO – longueur 3 mètres

MD300

Profilé de raccordement

MDPR

Inter pompier

MDIP

Bras de fixation compris

  • Nombre d’heure de fonctionnement conseillé par jour : 10 / 12h

Un comparatif de notre gamme de profilé d’éclairage linéaire est disponible ici :

direct enseignes 04 images divers gamme éclairage linéaire rampe d'éclairage aluminium profilé d'éclairage lineaire 03

emballage caisson lumineux

Pour l’expédition notre emballage assure un maximum de protection :

  • Cornières cartons en U

  • Faces par carton rigide

  • Protection des angles

Module éco couleur
