CAISSON LUMINEUX LEDS

Fabrication française

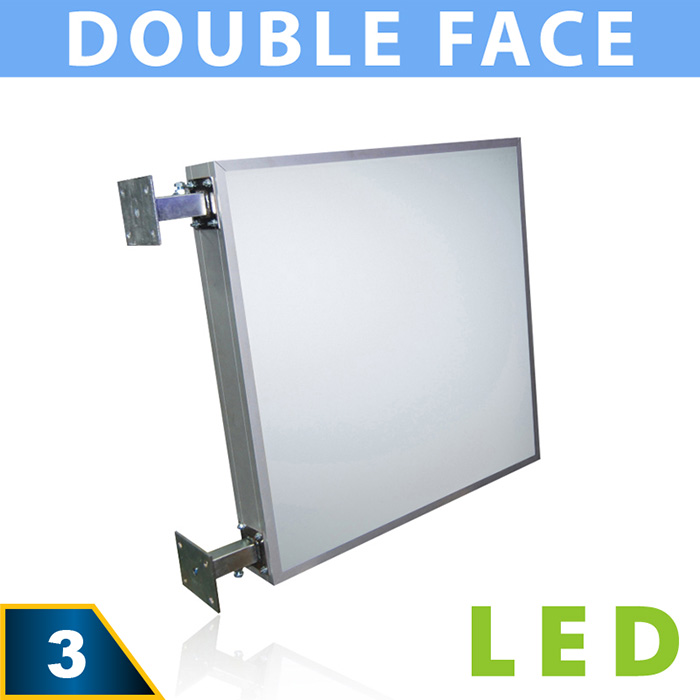

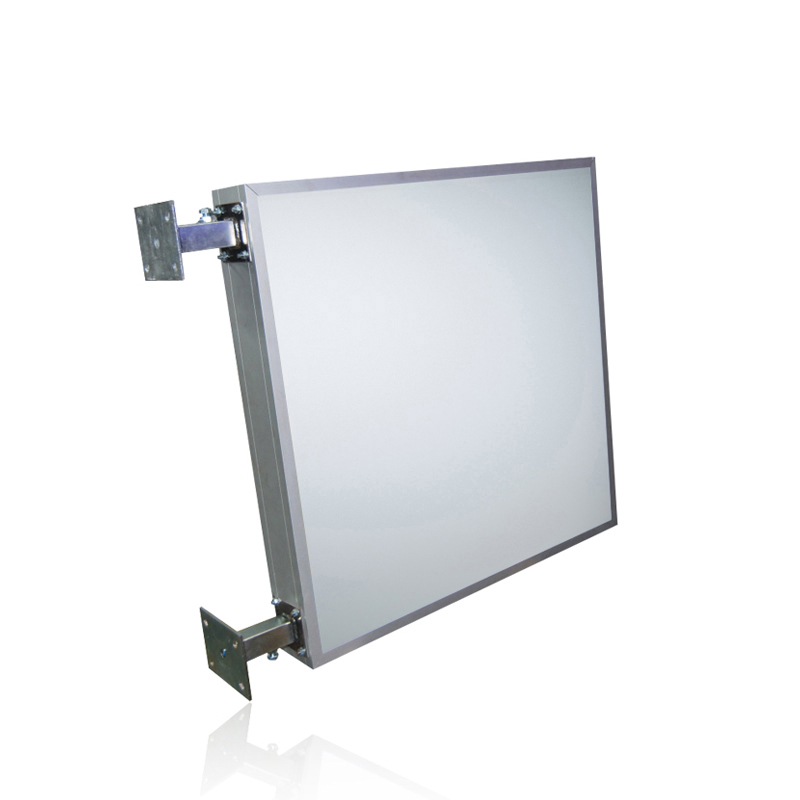

Caissons lumineux double face Leds ultra-plats avec modules Leds périphériques.

  • Équipement lumineux : Leds périphériques 1,32 W
  • Alimentation : 230 V (Intégrée)
  • Faces : Plexiglas 3 mm
  • Dimensions : Standard et sur mesure
  • Épaisseur : 100 mm

direct enseignes 02a caisson df 100 caisson enseigne lumineux caisson lumineux à leds économique caisson lumineux double face publicitaire leds pancarte lumineuse 13

Ce modèle de caisson vertical lumineux est réalisé à partir d’un chassis en aluminium extrudé de 100 mm d’épaisseur avec finition anodisé naturel. Un laquage époxy toutes teintes RAL est disponible en option. Ce type de laquage est cuit au four et donc d’une excellente qualité et d’une bonne tenue dans le temps.

Ce caisson drapeau ultra plat Leds est disponible sous plusieurs formats standards. Il est cependant possible de fabriquer des formats sur mesure.

L’équipement lumineux des caissons double face drapeaux se fait par des Leds périphériques 1,32 W, situées en haut et en bas du caisson et garantissant un éclairage uniforme sur l’ensemble de la face.

Une alimentation de marque Meanwell est intégrée dans le caisson lumineux double face ultra plat Led et permet de raccorder ce dernier au 230 V directement grâce à un domino situé à l’intérieure du caisson vertical lumineux.

Les faces de cette enseigne drapeau double faces Leds sont en Plexiglas blanc diffusant extrudé, d’épaisseur 3 mm.

L’installation des caissons lumineux double face Leds est facile puisqu’ils disposent de 2 platines de fixations en acier galvanisé possédant 4 points de fixations chacune.

De part sa conception, ce modèle de caissons double face drapeaux peut être installé à l’extérieur ainsi qu’à l’intérieur.

Plusieurs options sont possibles pour ce caisson drapeau ultra plat Leds : ajout d’un trait de soulignement Leds sur un côté, remplacement de la face Plexiglas par une tôle alu ajourée avec contre-collage plexi.

Formats

Standard et sur mesure

Cadre

Aluminium anodisé

Couleur

Gris anodisé et toutes teintes Ral

Face

Plexiglas blanc diffusant

Épaisseur

100 mm

Équipement lumineux

Leds périphériques 1,32 W

Alimentation

Meanwell – Étanche

Raccordement électrique

Par domino sur le 230 V

Fixations

Platines de fixations 4 trous

Schéma des caissons lumineux double face Leds

direct enseignes 02a caisson df 100 caisson lumineux double face ultra plat led achat caisson drapeau ultra plat led caisson drapeau publicitaire led signalétique 14

Dimensions du caisson verticale lumineux

direct enseignes 02a caisson df 100 caisson enseigne drapeau pas cher achat caisson lumineux double face ultra plat led enseigne drapeau lumineuse leds enseigne 11

Dimensions du profilé aluminium

direct enseignes 02a caisson df 100 caisson lumineux drapeau double face leds caisson drapeau fin led caisson drapeau ultra plat perpendiculaire pancarte lumineuse 19

Le caisson Leds double face ultra plat est équipé de modules Leds périphériques 1,32W

direct enseignes 02a caisson df 100 caisson enseigne drapeau leds caisson lumineux ultra plat perpendiculaire achat caisson lumineux double face ultra plat led 05



direct enseignes 02a caisson df 100 caisson enseigne drapeau leds caisson lumineux ultra plat perpendiculaire caisson drapeau sur mesure led pancarte lumineuse 06



Alimentation Meanwell intégrée dans le caisson vertical lumineux

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

Le caisson double face Leds est  de couleur gris anodisé naturel de série. Cependant un laquage époxy toutes teintes Ral est disponible en option.

direct enseignes 02a caisson df 100 caisson lumineux double face ultra plat led caisson drapeau sur mesure led caisson leds ultra plat perpendiculaire caisson et enseigne lumineux 15

Tableau comparatif de la consommation en fonction de l’équipement lumineux :

Format (mm)

Consommation avec tubes fluorescents

Consommation avec Leds elliptiques 1,32W

500 x 500

30 W

14 W

600 x 600

45 W

16 W

700 x 700

54 W

19 W

800 x 800

54 W

24 W

  • Installation de Leds 1 pix avec faces en Dibond :

direct enseignes 02a caisson df 100 caisson drapeau ultra fin led caisson drapeau publicitaire led achat caisson drapeau ultra plat led caisson enseigne lumineux 04 direct enseignes 02a caisson df 100 caisson lumineux drapeau double face leds enseigne drapeau lumineuse leds caisson drapeau ultra fin led enseigne dibond 20
  • Un trait de soulignement est disponible en option :

direct enseignes 02a caisson df 100 caisson lumineux double face ultra plat caisson drapeau ultra plat perpendiculaire caisson enseigne drapeau pas cher module led 17

  • Le soulignement se fait par trait de néon Led.

  • 5 coloris sont disponibles : rouge, jaune orangé, vert, bleu et blanc.

  • Le trait de soulignement peut être situé sur le côté ou le dessus du caisson ultra plat Leds.

    direct enseignes 02a caisson df 100 caisson enseigne drapeau mural pas cher caisson drapeau sur mesure led enseigne drapeau double face leds grossiste caisson 09


  • Le remplacement de la face en Plexiglas par une tôle alu ajourée avec contre-collage plexi est également possible sur demande :

direct enseignes 02a caisson df 100 caisson doble face caidson double face caisso signalétique caisson lumineux drapeau double face leds grossiste caisson 02





Inter pompier disponible en OPTION :

direct enseignes 03 pel inter pompier 72dpi05

Obligatoire selon norme d’installation EN 50107

Schéma de principe d’une installation d’enseigne

direct enseignes 03 pel schema de principe enseigne06



Désignation

Format (mm)

Références

Caisson Leds double face ultra plat

500 x 500 x 100

2CLUP5

Caisson Leds double face ultra plat

600 x 600 x 100

2CLUP6

Caisson Leds double face ultra plat

700 x 700 x 100

2CLUP7

Caisson Leds double face ultra plat

800 x 800 x 100

2CLUP8

  • Autres formats sur mesure de caissons lumineux double face Leds disponibles sur demande.

  • Il est important de bien préciser, lors de la commande la position de la parclose.

emballage caisson lumineux

Pour l’expédition notre emballage assure un maximum de protection :

  • Cornières cartons en U

  • Faces par carton rigide

  • Protection des angles
