LED DIRECT SMD GRAND ANGLE 0,24W

Fabrication française

Un module Led qui allie un faible encombrement avec une optique grand angle.

  • Type de Led : SMD 5050 – Epistar (Taïwan)
  • Alimentation : 12 V
  • Puissance : 0,24 W
  • Couleur d’éclairage : Rouge, vert, blanc, ambre orangé et bleu
  • Flux lumineux : de 2,5 lm à 20 lm selon couleur

direct enseignes 07a leds directes smd grand angle led smd 5050 leds éclairage direct led enseigne lettres lumineuses enseignes lettre enseigne inox brossé module à leds pour enseigne 08

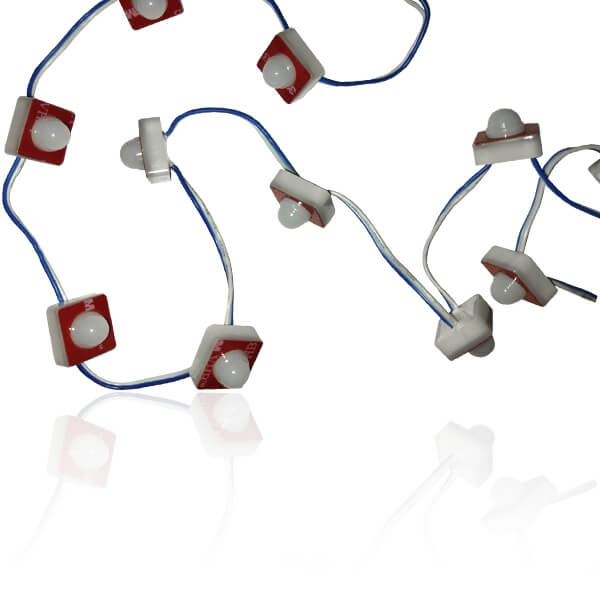

Ce module Led grand angle se présente sous forme d’une chaine de Led comportant 50 modules. Chaque module possède une Led SMD 5050 de chez Epistar (Taïwan) alimenté en 12 V et d’une puissance par module de 0,24 W. Cette Led Epistar grand angle est parfaite pour la réalisation d’éclairage direct pour des lettres découpées en aluminium de 2 mm ou en Reynobond de 3 mm.

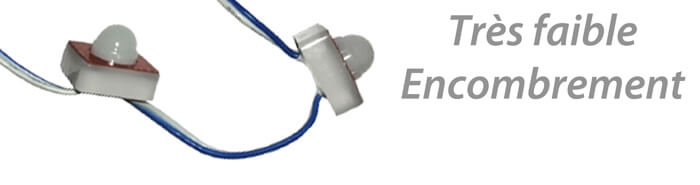

Avec des dimensions de seulement 20 x 18 x 5 mm, ces Leds directes disposent d’un très faible encombrement et peuvent donc se glisser partout, y compris dans des lettrages de faibles dimensions.

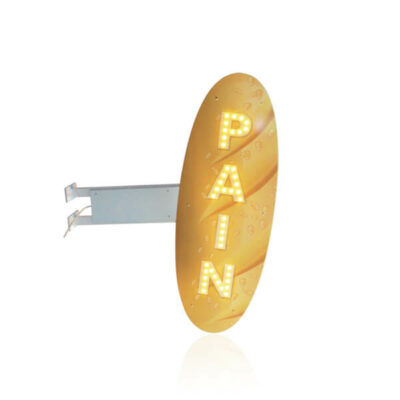

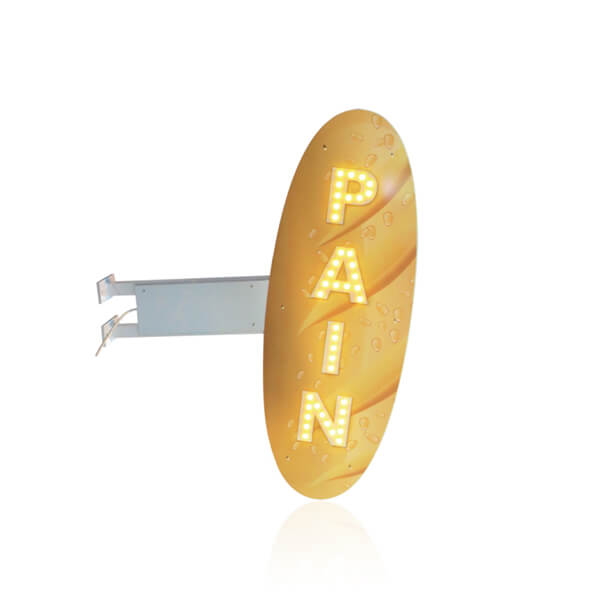

La Led Epistar grand angle 0,24 W dispose d’un angle de diffusion de 145° obtenu par une optique grand angle. C’est cette spécificité qui permet aux Leds directes SMD de réaliser un excellent éclairage directe sur des lettres découpées ou des tôles tablettes, mais aussi pour des enseignes corporatives comme nos enseignes kebab et pain, nos carottes de tabac ou encore nos lunettes d’opticiens. En outre cette optique grand angle permet également un adoucissement de l’éclairage, garantissant ainsi moins de brillance qui pourrait s’avérer un peu trop aggressive pour les yeux, tout en garantissant un très bon éclairage.

Ce module Led grand angle est en aluminium ainsi qu’en PVC. Avec un indice de protection IP65, cette chaine de Led est étanche et peut donc être utilisée à l’extérieur et à l’intérieur.

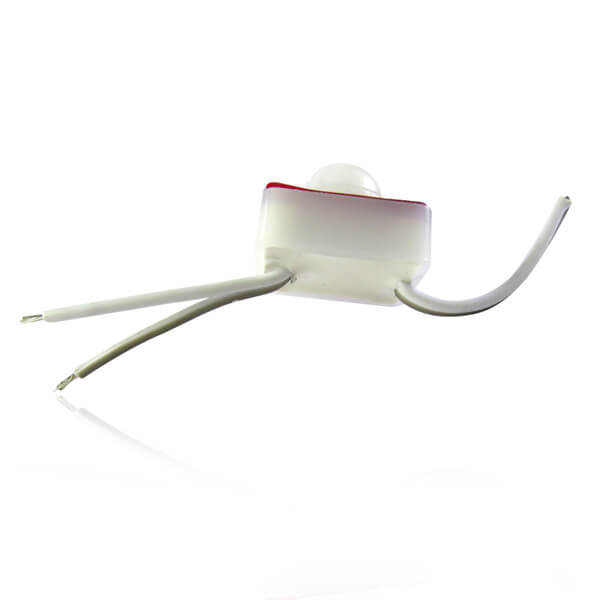

La Led directe SMD grand angle 0,24W possède un autocollant 3M qui rend sont installation particulièrement facile. Il suffit d’insérer les Leds directes dans un trou de Ø 12,5 mm sur un panneau ou une lettre en Dibond, le maintien sera simplement obtenu par l’autocollants 3M.

Carotte de tabac

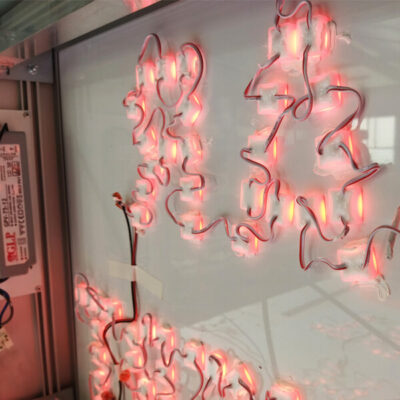

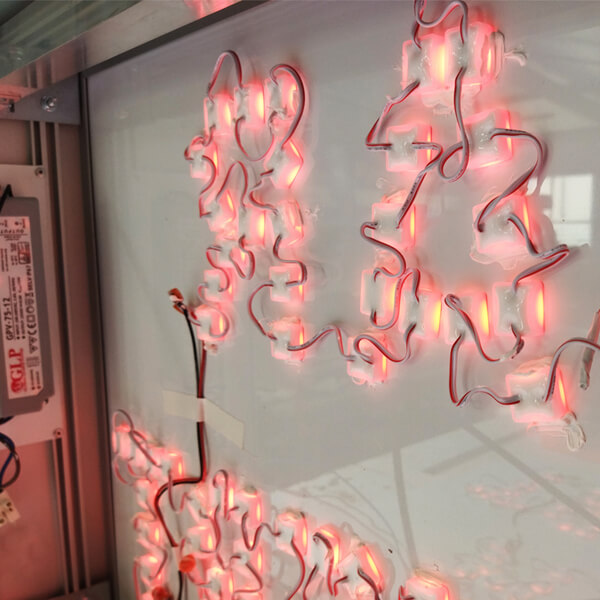

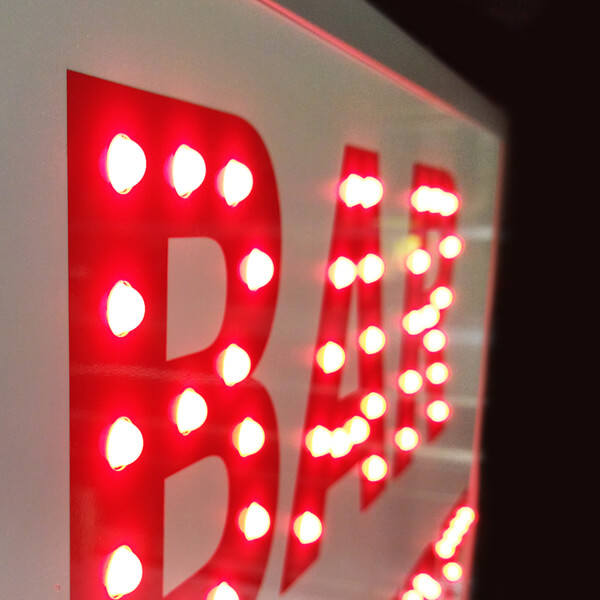

Eclairage direct

direct enseignes 07a leds directes smd grand angle led smd 5050 prix led monopoint bleu acheter led monopoint verte led monopoint jaune enseigne éclairage pancarte publicitaire lumineuse 09 direct enseignes 07a leds directes smd grand angle led monopoint jaune acheter led monopoint verte epistar led enseigne lettre enseigne inox brossé module de leds blanc froid enseigne 06

Enseigne Kebab

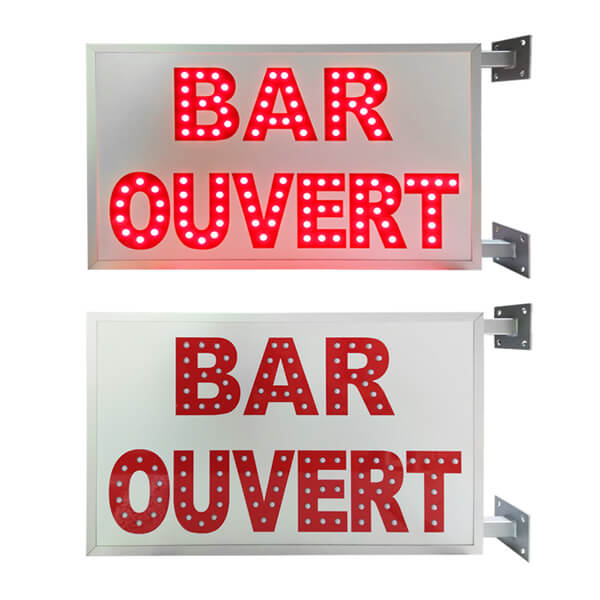

Caisson double face

direct enseignes 07a leds directes smd grand angle module leds directes smd grand angle 0,24w prix led monopoint rouge leds directes epistar grand angle fabricant grossiste enseigne 16 direct enseignes 07a leds directes smd grand angle prix led monopoint rouge leds directes epistar qualité fabricant grossiste enseigne lettre enseigne inox brossé lettrage lumineux en relief 18



Angle de diffusion

145°

Type de Led

SMD 5050 grand angle Epistar (Taïwan)

Couleur du module

Blanc

Alimentation

12 V

Puissance

0,24 W par module

Couleur d’éclairage

Rouge, vert, blanc, ambre orangé, bleu

Flux lumineux

De 2,5 lm à 20 lm selon couleur

Nombre de modules par chaine

50

Nombre de modules MAXI à la suite

50

Température d’utilisation

Entre -20° et +40°C

Matériaux

PVC + Aluminium

Dimensions

20 x 18 x 5 mm

Fixations

Autocollant

Perçage

Ø 12,5 mm pour installation

Indice de protection

IP65 – Étanche

direct enseignes 07a leds directes smd grand angle leds directes smd grand angle 0,24w module rétroéclairage direct led leds éclairage direct led enseigne lettres lumineuses enseignes 14

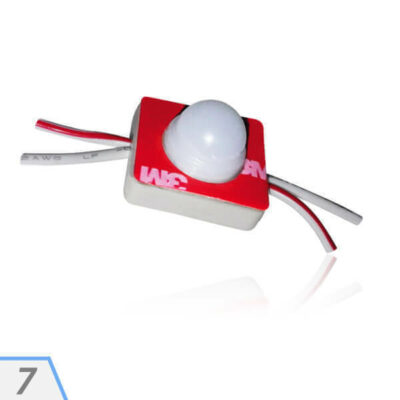

Fixation des Leds directes avec de l’adhésif 3M et un perçage Ø 12,5 mm pour l’optique.

direct enseignes 07a leds directes smd grand angle led monopoint jaune acheter led monopoint verte epistar led qualité grossiste enseigne français lettrage lumineux en relief lzd directe 07

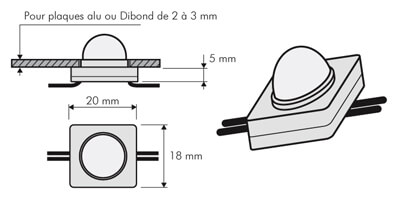

Principe de montage des Leds smd 1 point grand angle.

direct enseignes 07a leds directes smd grand angle led smd 5050 prix led monopoint rouge led direccte fabricant grossiste enseigne module à leds pour enseigne enseigne epistar led qualité 10

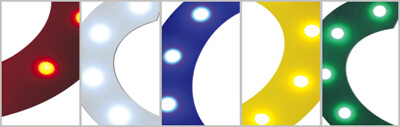

5 couleurs d’éclairage sont disponibles pour les Leds directes.

Rouge – Blanc – Bleu – Ambre orangé – Vert

direct enseignes 07a leds directes smd grand angle led éclairage direct tangentiel module led monopoint jaune prix led monopoint blanche led monopoint jaune enseigne module led pour enseigne 03

Luxomètrie du module Leds SMD grand angle.

Couleur d’éclairage

Flux lumineux

Rouge

4 lm

Vert

10 lm

Blanc

20 lm

Ambre orangé

6 lm

Bleu

2,5 lm



Alimentation pour Leds directes smd grand angle disponible dans notre section ALIMENTATIONS

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

Désignation

Références

Led directe SMD 1 point grand angle rouge (par chaine de 50)

12PIXGA1R

Led directe SMD 1 point grand angle verte (par chaine de 50)

12PIXGA1V

Led directe SMD 1 point grand angle blanche (par chaine de 50)

12PIXGA1BC

Led directe SMD 1 point grand angle ambre orangé (par chaine de 50)

12PIXGA1J

Led directe SMD 1 point grand angle bleu (par chaine de 50)

12PIXGA1BL



  • Nombre d’heure de fonctionnement conseillé par jour : 10 h

  • Durée de vie théorique : 30 000 h

Module 2 Leds grand angle 0,96W

Module 2 Leds grand angle 0,48W

direct enseignes 07a leds directes smd grand angle led epistar grand angle grand angle 0,24w enseigne led directe smd enseigne led monopoint jaune qualité tarif enseignes publicitaires 04 direct enseignes 07a leds directes smd grand angle module leds directes smd grand angle 0,24w prix led monopoint verte led monopoint blanche enseigne grossiste enseigne français 17

Nous vous proposons une fiche de documentation technique afin de vous permettre une utilisation optimale de l’ensemble de nos produits Leds disponible dans notre gamme.

Vous y trouverez des informations concernant :

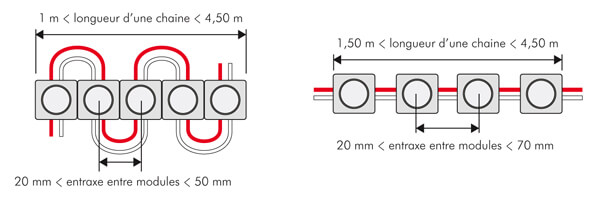

  • Les principes de câblages des modules Leds.

  • Des conseils techniques.

  • Les règles à respecter pour des lettrages Leds.

  • Le schéma de principe d’une installation d’enseigne.



Fiche de documentation technique
