MODULE LED PERIPHERIQUE 3W

Fabrication française

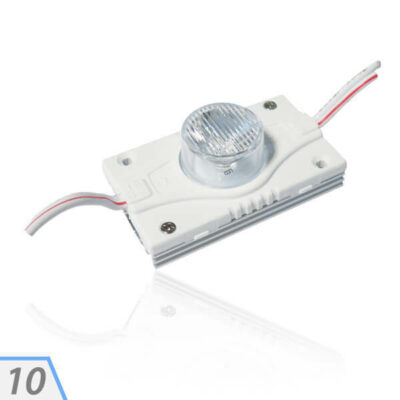

Ce module Led périphérique 3W possède un éventail de lumière de 15 x 55 °.

  • Type de Led : SMD 3535 – Epistar (Taïwan)
  • Alimentation : 12 V
  • Puissance : 3 W
  • Température de couleur : Blanc froid 6000-7000°k
  • Flux lumineux : 210 lm

direct enseignes 12a module peripherique 3w éclairage elliptique a leds enseignes lumineuses leds caisson et enseigne lumineux bandeau lumineux publicitaire module leds blanc froid enseigne 01

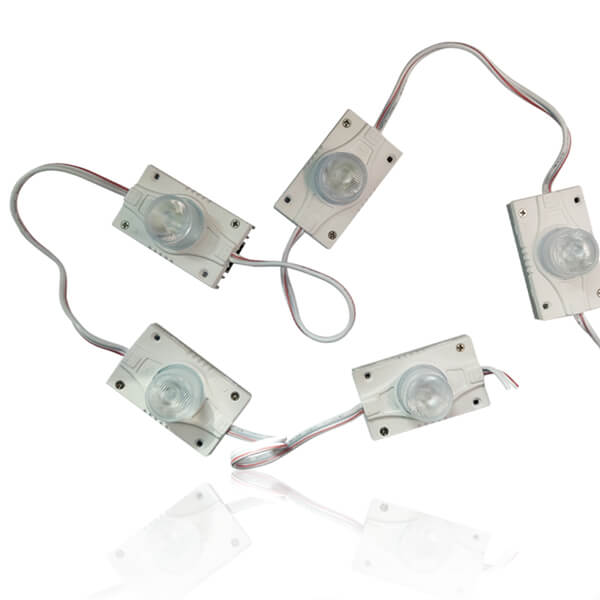

Le module Led 3 W est fourni sous forme de chaine de 20 modules, chacun de ces modules est équipé d’une Led type SMD 3535 de chez Epistar (Taïwan). Cet éclairage périphérique à Led fonctionne en 12 V et dispose d’une puissance de 3 W. Ses spécificités techniques permettent à ce module Led périphériques 3W d’avoir une efficacité lumineuse de 70 lm/W, qui lui permettra la réalisation d’équipement lumineux de caissons double face (ép. 150 mm) et de bandeaux simple face (ép. 120mm). Le format de type chaine de Leds permet d’obtenir une souplesse supplémentaire lors de l’installation tout en limitant l’encombrement.

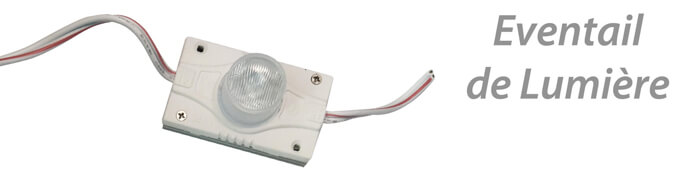

L’optique spéciale qui équipe ce module à Led périphérique lui donne un angle de diffusion de 15 x 55° de type éventail de lumière. C’est donc cette optique qui rend ce module Led elliptique 3W idéal pour la fabrication de caissons lumineux double face et simple face.

Ce module Led elliptique 3W possède un corps en PVC, ainsi qu’une semelle aluminium lui permettant d’avoir une meilleure dissipation de la chaleur, ce qui a pour effet d’augmenter la durée de vie du module. Avec son indice de protection IP65, ce module Led périphérique est donc parfaitement étanche et peut donc être installé aussi bien en extérieur qu’en intérieur.

La mise en place de ces modules 3W Led périphérique est rendu facile grâce à la présence d’autocollant 3M VHB de positionnement apposé au dos de chaque module, ainsi que la présence d’un perçage dans le module permettant une fixation par vis.

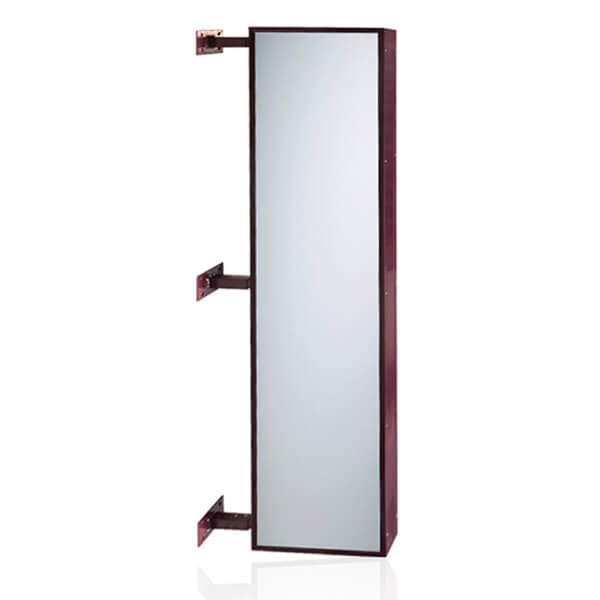

Bandeau simple face

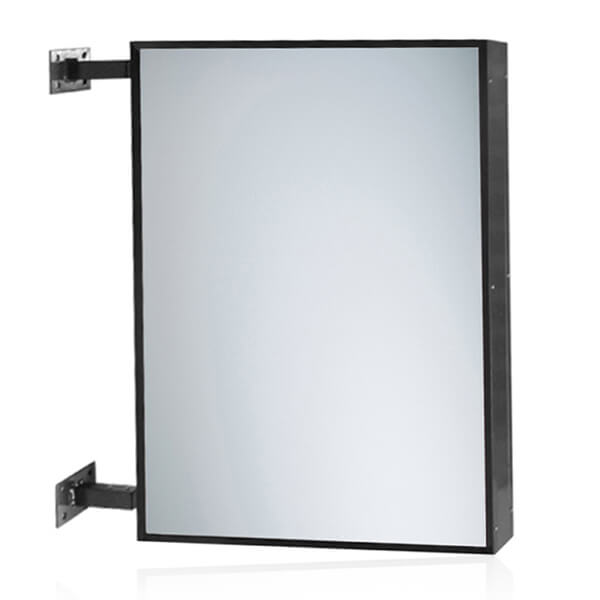

Caisson double face

Bandeau simple face

direct enseignes 12a module peripherique 3w ld peripherique leed peripherique enseigne dibond enseigne de restaurant caisso module led pour enseigne modules led enseignes 02 direct enseignes 12a module peripherique 3w module led périphérique 3w module a led périphérique 3w leds elliptiques 3w led périphérique pour grand caisson industriel enseigne 06 direct enseignes 12a module peripherique 3w module led périphérique 3w led périphérique pour grand caisson industriel module a led périphérique 3w caisson lumineux publicitaire 05



Angle de diffusion

15 x 55° – éventail de lumière

Efficacité lumineuse

70 lm/W

Type de Leds

SMD 3535 Epistar (Taïwan)

Couleur du module

Blanc

Alimentation

12 V

Puissance

3 W

Température de couleur

Blanc froid 6000-7000°k

Flux lumineux

210 lm

Nombre de modules par chaine

20

Nombre de modules MAXI à la suite

20

Température d’utilisation

Entre -20° et +60°C

Matériaux

PVC + semelle aluminium

Dimensions

55 x 33 x 20 mm

Fixations

Vis + autocollants 3M VHB de positionnement

Indice de protection

IP65 – Étanche

direct enseignes 12a module peripherique 3w modules 3w leds périphériques leds périphériques 3w leds elliptiques 3w enseigne bandeau lumineux publicitaire caisson lumineux extérieur pas cher 09

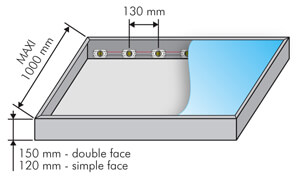

Principe de montage du module Leds périphériques 3W

direct enseignes 12a module peripherique 3w leds elliptiques 3w leed peripherique bandeau lumineux publicitaire module leds blanc froid enseigne modules led enseignes ld peripherique caisso 03

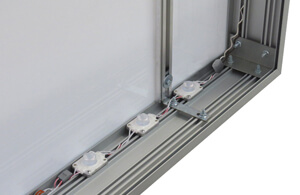

Montage du module Led 12V dans un caisson lumineux.

direct enseignes 12a module peripherique 3w leds périphériques 3w leed peripherique enseigne dibond caissons lumineux enseignes caisso module led pour enseigne modules led enseignes 04



direct enseignes 12a module peripherique 3w modules leds périphériques 3w module leds périphériques 3w 12v ld peripherique enseigne de restaurant caisson lumineux extérieur pas cher 14

Alimentation pour module Led périphérique 3W disponible dans notre section ALIMENTATIONS

direct enseignes 01 leds caisson drapeau ultra plat leds alimentation leds enseignes lumineuses double face drapeaux enseigne01

Désignation

Référence

Module périphérique 3W (par chaine de 15)

12ME3



  • Nombre d’heure de fonctionnement conseillé par jour : 10 h

  • Durée de vie théorique : 35 000 h

Leds périphériques 1,32W

Module périphérique 3x2W

direct enseignes 12a module peripherique 3w modules a leds 3w périphériques éclairage elliptique a leds enseigne dibond caisson lumineux publicitaire module led pour enseigne enseigne 12 direct enseignes 12a module peripherique 3w modules 3w leds périphériques module a led périphérique 3w led périphérique pour grand caisson lumineux caisson et enseigne lumineux 10

Nous vous proposons une fiche de documentation technique afin de vous permettre une utilisation optimale de l’ensemble de nos produits Leds disponible dans notre gamme.

Vous y trouverez des informations concernant :

  • Les principes de câblages des modules Leds.

  • Des conseils techniques.

  • Les règles à respecter pour des lettrages Leds.

  • Le schéma de principe d’une installation d’enseigne.



Fiche de documentation technique
